На метеорологических станциях, для определения направления и скорости ветра у поверхности земли служит флюгер. Он устанавливается на высоте 10-12 м над земной поверхностью. Для определения скорости ветра в поле служит ручной анемометр. На метеостанциях широко используются также электрические анемометры и анеморумбометры, а также самопишущие приборы для непрерывной регистрации направления и скорости ветра — анеморумбографы.
Флюгер Вильда (станционный) (рис. 2.11 в конце) прибор служит для измерения скорости и направления ветра.
Ветромер Третьякова (рис. 2.12 в конце) служит для измерения направления и скорости ветра в полевых условиях. Необходимость таких измерений вызвана тем, что направление и особенно скорость ветра на полях могут значительно отличаться от данных метеоплощадки. Ветромер Третьякова по своему действию напоминает флюгер.
В настоящее время для измерения направления и скорости ветра применяют дистанционные приборы — анеморумбометры, основанные на преобразовании величин элементов ветра в электрические величины.
Анеморумбометр М-63 (рис. 2.13 в конце) служит для измерения направления ветра, мгновенной скорости, средней скорости за десятиминутный интервал и максимальной скорости ветра между измерениями.
Анемометр ручной чашечный МС-13 (рис 2.14 в конце) служит для измерения средней скорости ветра в пределах от 1 до 20 м/с.
Рисунок 2.1 - Схема вертикального строения атмосферного фронта с системой облаков (высокослоистых (As); слоисто-дождевых (Ns); перисто-слоистых (Cs), перистых (Ci)) (по СП. Хромову).
Рисунок 2.2 - Схема строения циклона (Бьеркнеса и Сульберга):
а) - вертикальный разрез фронтов севернее циклона с системой облаков (высокослоистых (As); слоисто-дождевых (Ns); перисто-слоистых (Cs), перистых (Ci)) и осадков;
б) - план «молодого» циклона с холодными и теплыми фронтами, с зоной облаков и осадков (заштрихованная часть);
в) - вертикальный разрез циклона через его теплый сектор с холодными и теплыми фронтами, с зоной облаков и системой воздушных течений.
Рисунок 2.5 - Изобары на уровне моря, гПа
Н - центр низкого давления; В - центр высокого давления; Г - горизонтальный барический градиент.
Рисунок 2.6 - Распределение атмосферного давления и ветров у земной поверхности: справа — меридиональный разрез направления ветра (по А. П. Шубаеву): 1 - направление ветра; 2 - направление горизонтального барического градиента.

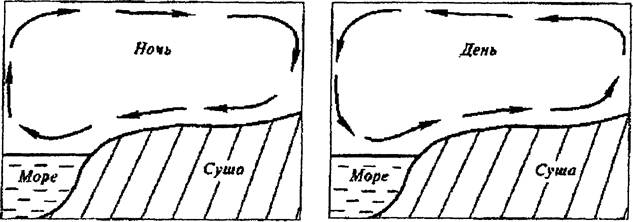

Рисунок 2.7 - Схема бризов.
Рисунок 2.8 - Схема образования фена.
