ПЗС с межстрочным переносом

Рис. 36. ПЗС с покадровым переносом

В течение полукадра в секции 1 под воздействием света формируется заряд. Во время передачи кадрового гасящего импульса (КГИ) все поле зарядов сдвигается в секцию 2 (секция памяти), экранированную от света. В течение следующего полукадра в секции 1 накапливаются заряды и одновременно из секции 2 заряды построчно передаются в регистр считывания 3. И затем выводятся из регистра считывания во время прямого хода строчной развертки.

Недостаток: во время кадра передачи (КП) секция 1 остается освещенной и яркие участки изображения успевают дать вклад в чужой зарядовый пакет. На сигнале может появляться смазывающий вертикальный след от ярких участков изображения размером во весь кадр.

Этого недостатка лишены ПЗС с межстрочным переносом, т.к. функции накопления и передачи заряда в них разделены.

Секция переноса как бы вставлена в секцию накопления.

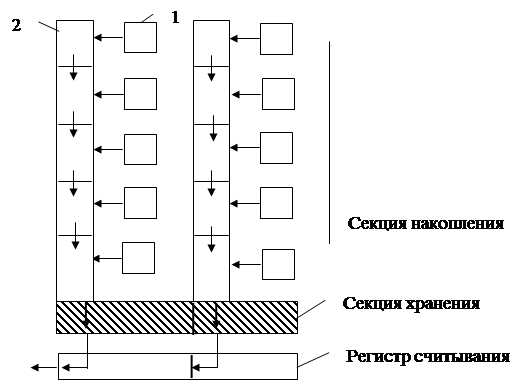

Рис. 37. ПЗС с межстрочным переносом

Так как регистры вертикального переноса 2 непрозрачны для света, то световая чувствительность таких ПЗС по сравнению с ПЗС с переносом кадра существенно уменьшается. Этот недостаток преодолен использованием микролинз (1- элементы накопления), которые располагаются перед каждым фотоэлементом и поэтому практически весь свет собирается на них, минуя закрытые от света участки.

Для получения информации о цвете используются нанесенные непосредственно на фоточувствительную секцию специальные фильтры – мозаичные или полосовые – так что каждый элемент ПЗС передает только один какой-нибудь цвет, а полный цветовой сигнал получается за счет соответствующей обработки выходного сигнала ПЗС.

КЛАССИФИКАЦИЯ И СТАНДАРТЫ ФАКС-АППАРАТОВ

В зависимости от метода обработки и передачи сигнала и используемого вида модуляции различают факсы четырех групп (согласно рекомендациям Международного союза электросвязи).

Работа факсов первой группы основана на аналоговом методе передачи информации с использованием амплитудной или частотной модуляции. Такие факс-аппараты обеспечивали передачу страницы формата А4 по телефонной сети общего пользования за 6 минут с разрешающей способностью 4 лин/мм.

В факс-аппаратах второй группы применяют аналоговый метод передачи информации с использованием амплитудно-фазовой модуляции. Стандарты второй группы усовершенствовали технологию в направлении увеличения скорости передачи. Скорость передачи одной страницы формата А4 – 3 минуты. В настоящее время факсы 1 и 2 групп почти не используют, т.к. они работают медленно и несовершенно.

Современные факс-аппараты относятся к третьей группе. Их работа основана на цифровом методе обработки и передачи сигнала. Эти аппараты передают черно-белое изображение со скоростью до 14400 бит/с по аналоговым каналам телефонной сети общего пользования. При применении метода сжатия данных факс-аппараты третьей группы передают страницу формата А4 за 30-60 секунд. Согласно стандарту группы 3 в факсах предусмотрены 3 уровня разрешающей способности:

· Нормальный – 203×98 точек на дюйм (dpi);

· Удваивающий количество точек по вертикали (203×196 dpi);

· Сверхвысокий (300×300 dpi).

Факсимильный стандарт для факсов четвертой группы был принят в 1984 году. Факсы четвертой группы предназначенны для высокоскоростных цифровых каналов связи, таких, как ISDN и т.д. Этот стандарт предусматривает очень высокое разрешение (400×400 dpi) и передачу цветных изображений, но не может работать на обычных аналоговых коммутируемых телефонных линиях. Широкое распространение получит только с цифровой телефонией.

В настоящее время практически все продаваемые факсы относятся к третьей группе и регламентируются стандартами Т.4 и Т.30. Скорость передачи 19,2 кбит/с – новые разработки увеличивают скорость передачи до 28,8 кбит/с.
