Рис. 4. Плазменная панель в разрезе
Address protective layer - адресный защитный слой
UV – ультрафиолетовое излучение
Surface discharge - поверхность разряда
Phosphor – фосфорное покрытие (люминофор)
Rib – ребро жесткости
Address electrode – адресный электрод
Rear plate glass – задняя стеклянная пластина

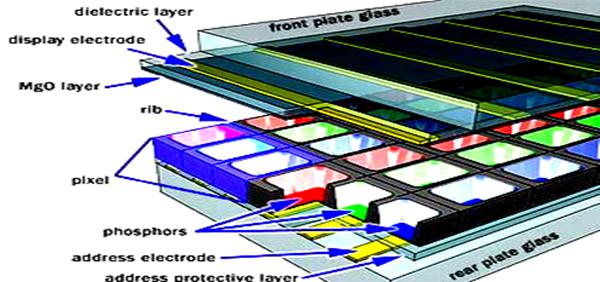

Оба комплекта электродов проходят через всю панель. Дисплейные электроды размещены в горизонтальных колонках вдоль экрана, а адресные электроды размещены в вертикальных колоннах. На Рис. 5 показано, как вертикальные и горизонтальные электроды формируют основную сетку.
Front plate glass – передняя стеклянная панель
Dielectric layer – изолирующий слой
Display electrode –прозрачные электроды
MgO layer – слой окиси марганца (защитный слой)
Rib – ребро жесткости
Phosphor – фосфорное покрытие (люминофор)
Address electrode – адресный электрод
