Лекция 19 структура волновой зубчатой передачи

Таблица 18.2

Рис. 18.8

Таблица 18.1

Рис. 18.7

Рис. 18.2

Рис. 18.1

Существует большое количество конструкций волновых механизмов. Обычно эти механизмы преобразуют входное вращательное движение в выходное вращательное или поступательное. Волновые механизмы можно рассматривать как одну из разновидностей многопоточных планетарных механизмов, так как они обладают многозонным, а в случае зубчатого механизма, и многопарным контактом выходного звена с гибким колесом. Многозонный контакт обеспечивается за счет формы генератора волн (кулачок чаще с двумя, редко с тремя выступами), многопарный – за счет податливости зубчатого венца гибкого колеса. Такое сочетание позволяет волновым механизмам передавать значительные нагрузки при малых габаритах. Податливость зубчатого венца обеспечивает достаточно равномерное распределение нагрузки по зубьям, находящимся в зоне зацепления. При номинальных нагрузках процент зубьев находящихся в зацеплении составляет 15-25% от общего их числа. Поэтому в волновых передачах применяется мелкомодульное зацепление, а числа зубьев колес лежат в пределах от 100 до 600. Зона зацепления в волновой зубчатой передаче совпадает с вершиной волны деформации. По числу зон или волн передачи делятся на одноволновые, двухволновые и так далее. Передачи с числом волн более трех применяются редко. Распределение передаваемых усилий по нескольким зонам уменьшает нагрузку на элементы пар и позволяет существенно уменьшать габаритные размеры и массу механизмов. Многозонный и многопарный контакт звеньев существенно увеличивает жесткость механизма, а за счет осреднения ошибок и зазоров, уменьшает мертвый ход и кинематическую погрешность механизма. Поэтому волновые механизмы обладают высокой кинематической точностью и, несмотря на наличие гибкого элемента, достаточно высокой жесткостью. Образующиеся в структуре волнового механизма внутренние контуры, увеличивают теоретическое число избыточных или пассивных связей в механизме. Однако гибкое колесо за счет податливости компенсирует ряд возникающих перекосов. Поэтому при изготовлении и сборке волновых механизмов число необходимых компенсационных развязок меньше чем в аналогичных механизмах с жесткими звеньями.

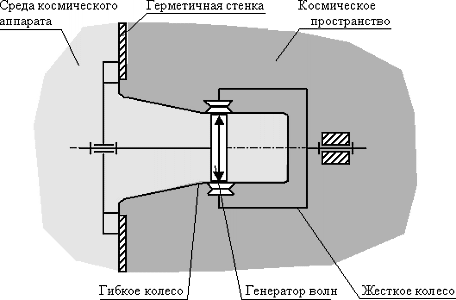

Гибкое колесо обеспечивает волновым передачам возможность передачи движения через герметичную стенку, которая разделяет две среды (например, космический аппарат и открытый космос). При этом гибкое колесо выполняется как элемент герметичной стенки, входной вал и генератор волн располагаются по одну сторону стенки (внутри космического аппарата), а выходное звено – по другую (в космическом пространстве). Схема герметичной волновой передачи приведена на рис. 18.2.

Преимущества и недостатки волновых передач:

Преимущества:

• Возможность реализации в одной ступени при двухволновом генераторе волн больших передаточных отношений в диапазоне от 40 до 300.
• Высокая нагрузочная способность при относительно малых габаритах и массе.
• Малый мертвый ход и высокая кинематическая точность.
• Возможность передачи движения через герметичную перегородку.
• Малый приведенный к входному валу момент инерции (для механизмов с дисковыми генераторами волн).

Недостатки:

• Меньшая приведенная к выходному валу крутильная жесткость.
• Сложная технология изготовления гибких зубчатых колес.

Структура волновой зубчатой передачи:

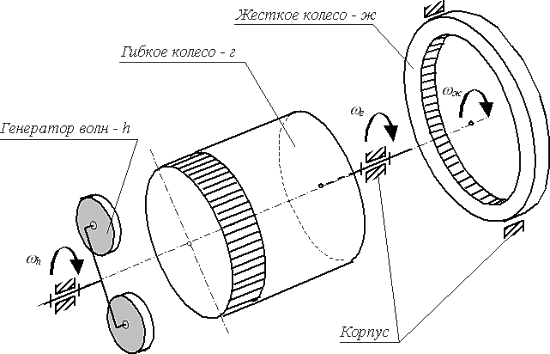

Рассмотрим одноволновую зубчатую передачу с генератором волн, который образует с гибким колесом пару скольжения. Волновая передача не может рассматриваться в рамках ранее принятых нами допущений, так как в ней содержится гибкое звено. Поэтому необходимо определить место гибкого элемента в структуре механизма. Гибкая связь обычно допускает по действием силовых воздействий определенные относительные перемещения соединяемых звеньев. Поэтому ее отнесем к отношениям между элементами или к упругой кинематической паре. Зубчатое колесо представляет собой замкнутую систему зубьев. В каждый рассматриваемый момент в контакте в высшей паре могут находится один или несколько зубьев. Так как зубчатые колеса – звенья, то зубья – элементы высшей кинематической пары. Поэтому многопарный контакт между зубчатыми колесами является контактом между элементами одной кинематической пары. Пассивные или избыточные связи, возникающие в этом контакте, относятся к внутренним связям кинематической пары и в структурном анализе на уровне звеньев не учитываются. Поэтому считаем, что в зацеплении находится один зуб. Структурная схема механизма с остановленным жестким колесом при гибком соединении зуба с валом гибкого колеса может быть представлена следующем образом.

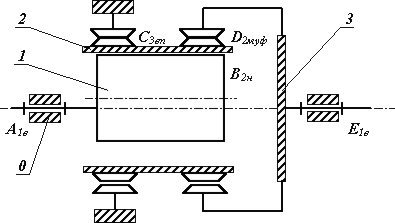

Рис. 18.3 Волновая зубчатая передача с упругой муфтой – стаканом.

Рис. 18.4 Волновая зубчатая передача с волновой зубчатой муфтой.

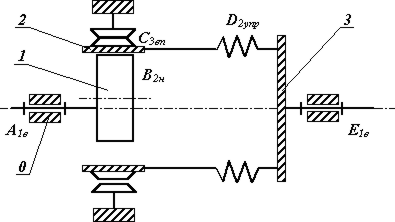

Рассмотрим звенья и кинематические пары механизмов:

• звенья:

0 - корпус с закрепленным на нем жестким колесом.
1 - быстроходный вал с генератором волн.
2 - зуб гибкого колеса.
3 - вал гибкого колеса.

• кинематические пары:

А_1в и Е_1в - одноподвижные вращательные пары.
В_2н – двухподвижная низшая пара (рис.18.5). Эта пара образована зубом гибкого колеса и кулачком генератора волн. Пара допускает два независимых движения зуба относительно кулачка: по касательной к профилю кулачка (по оси х) и в осевом направлении (по оси у). Вращение зуба вокруг оси у и перемещения его по оси z не являются независимыми и определяются формой профиля кулачка.

Рис. 18.5	Рис. 18.6

D_3упр – двухподвижный упругий шарнир (рис.18.6). Данная кинематическая пара должна обеспечивать зубу гибкого колеса 2 возможность выполнять движения деформации относительно вала 3, но относительные движения в тангенциальном направлении (по оси х) запрещены. Аналогичные движения обеспечивает пара D_3муф в зубчатом соединении в волновой зубчатой муфте и пара С_3вп в волновом зубчатом зацеплении (рис.18.7).

Оси координат в зубчатой паре направляются так:
ось z - по касательной к профилям в точке контакта, ось х – по нормали к профилям и ось у – по линии контакта зубьев.

Подвижность механизма подсчитывается следующим образом:

n = 3, p₁ = 2, p₂ = 1, p₃ = 2.
W^пр = 6 × 3 - 5 × 2 - 4 × 1 - 3 × 2 = 18 – 20 = -2.

В механизме имеется одна местная подвижность W_м= 1 – подвижность зуба гибкого колеса в осевом направлении (по оси у).
Заданная или основная подвижность механизма W₀= 1.

Число избыточных связей в механизме равно:
q^пр = W₀ + W_м + W^пр = 1+1- (-2) = 4.

Эти избыточные или пассивные связи определяют требование параллельности осей пар В,С,D и Е оси пары А.

Движение всех звеньев волнового механизма осуществляется в параллельных плоскостях. Поэтому механизм волновой зубчатой передачи можно рассматривать как плоский.

В этом случае:
n = 3; p₁ = 3; p₂ = 2;
W^пл = 3 × 3 - 2 × 3 - 1 × 2 = 9 – 8 = 1.
W_м= 0; W₀ = 1; q^пл = W₀ + W_м + W^пл = 1-1 = 0.

Классификация типовых структурных схем ВЗП:

В таблице 18.1 приведены наиболее распространенные структурные схемы типовых волновых зубчатых передач, а также диапазоны рекомендуемых передаточных отношений и ориентировочные значения КПД при этих передаточных отношениях. Основное отличие одной схемы от другой заключается в конструкции муфты соединяющей гибкий зубчатый венец с корпусом или с выходным тихоходным валом. В таблице показаны только три наиболее распространенных разновидности: гибкая оболочка в форме стакана, гибкая труба с шлицевым соединением и волновая зубчатая муфта. Если в передаче с гибким колесом – кольцом (в третьей из рассматриваемых схем), второе волновое зацепление выполнить как волновую зубчатую передачу, то получим двухступечатую ВЗП.

№	Структурная схема ВЗП	uред	h
1.		50… 300 uh1ж= -zг / (zж-zг)	0.95...0.8
2.		50… 300 uh1ж= -zг / (zж-zг)	0.9...0.8
3.		2000… 105 uh1ж = z1×zг / / (z1×zг-zм×zж)	0.2..0.01
40… 300 Если zм= z1, то uh1ж= -zг / (zж-zг)	0.85..0.7

Кинематика волнового механизма:
Рассмотрим идеальную фрикционную волновую передачу. В этой передачи контактирующие поверхности гибкого и жесткого колес будут соответствовать начальным поверхностям зубчатых колес. Толщину гибкого колеса принимаем бесконечно малой. Тогда срединная поверхность гибкого колеса совпадает с его начальной поверхностью. Считаем, что срединная поверхность гибкого колеса нерастяжима, то есть длина ее до и после деформирования колеса генератором волн остается неизменной.

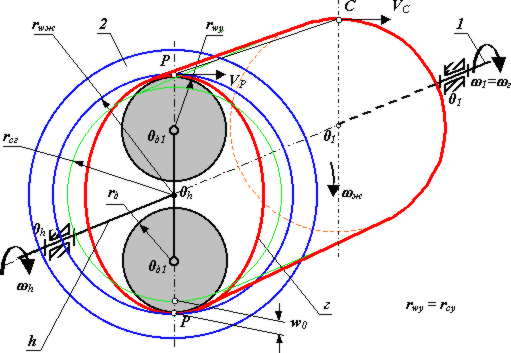

На рис.18.8 приняты следующие обозначения:

r_wу - радиус начальной окружности условного колеса;
r_wж - радиус начальной окружности жесткого колеса;
r_д - радиус деформирующего диска;
r_сг - радиус срединной окружности гибкого колеса;
r_су - радиус срединной окружности условного колеса;
w₀ - радиальная деформация гибкого колеса.

Рассмотрим движение звеньев дифференциального волнового механизма относительно генератора волн.
Тогда угловые скорости звеньев изменятся следующим образом:

Движение механизма	Звено г	Звено ж	Звено h	Звено 0
относительно стойки	wг	wж	wh	w0=0
относительно генератора волн	w*г=wг-wh	w*ж=wж-wh	wh-wh=0	-wh

В движении звеньев относительно генератора волн скорости звеньев равны угловым скоростям в движении относительно стойки минус угловая скорость генератора. Скорость точки жесткого колеса, совпадающей с полюсом зацепления V_Pж = (w_ж- w_h) × r_wж,а скорость точки, совпадающей с полюсом на гибком колесе V_Pг = (w_г- w_h) × r_wг

В полюсе зацепления нет скольжения и V_Pж = V_Pг, а так как срединную поверхность оболочки считаем нерастяжимой то V_Pг = V_С. Тогда для движения относительно генератора волн

V_Pж = (w_ж- w_h) × r_wж; V_С = (w_г- w_h) × r_wг

V_Pж = V_С Þ (w_ж- w_h) × r_wж = (w_г- w_h) × r_wг

(w_ж- w_h)/ (w_г- w_h) = r_wг / r_wж = z_г / z_ж ,

zж × wж + (zг – zж) × wh - zг × wг = 0.

Для волнового зубчатого редуктора (1):

• при заторможенном жестком колесе w_ж= 0

uhгж = wh / wг = - zг / (zж – zг)

• при заторможенном гибком колесе w_г= 0

uhжг = wh / wж = zж / (zж – zг)

Расчет геометрии волнового зубчатого зацепления:
В расчете геометрии волнового зацепления существует два основных подхода. В первом методе (2) исследуется относительное движение зубьев и, на основе этого, разрабатываются рекомендации по выбору геометрических параметров зацепления. Второй метод (3) основан на использовании расчетного внутреннего зацепления жесткого колеса с условным расчетным колесом. Это колесо вписывается в деформированное гибкое колесо на участке возможного зацепления. Преимуществом первого метода можно считать относительную универсальность, которая позволяет в расчете геометрии учитывать деформации как гибкого, так и жесткого колеса под нагрузкой. Однако разработать рекомендации даже для небольшого количества конструкций ВЗП затруднительно. Второй метод позволяет использовать для расчета геометрии стандартный расчет внутреннего эвольвентного зацепления для пары колес z_ж и z_у.
Число зубьев условного колеса рассчитывается по следующей формуле:

zy = zг / (1 ± kb × mw)

где:

m _w= w₀ / r_сг - относительная деформация гибкого колеса.
kb - коэффициент, определяемый углом b
b - угловая координата участка постоянной кривизны деформированной кривой гибкого колеса.

После определения z_y определяются:

• толщина гибкого колеса под зубчатым венцом h_c
  h_c = (60 + 0,2 × z_г) × m × z_г × 10 ^–4

• коэффициент смещения гибкого колеса
  x_г = (h_a^* + c^* + 0,5 × h_c/m) × d

• относительная деформация
  m _w = w₀ / r_сг= ± [(z_ж – z_г) / z_г ] × g

,где при внутреннем деформировании: знак (+), d = 1, g = 0,95 …1.1
,а при внешнем деформировании: знак (-), d= 0,8.. 0,9, g = 0,85 …1.1

• радиус срединной окружности условного колеса
  r_cy = (z_г + x_г ± h_a^* ± c^* ± 0,5 × h_c/m) × m

• радиус срединной окружности гибкого колеса
  r_cг = (z_г / z_у) × r_cy

• межосевое расстояние
  a_w = ± r_cг × (1 + m_w) + r_cy

• угол зацепления
  a_w = arccos [± (z_ж – z_y) × m × cos a ] / (2 × a_w).

Далее расчет ведется по стандартному алгоритму расчета внутреннего эвольвентного зацепления (3).

Литература:

1. Гинзбург Е.Г. Волновые зубчатые передачи. – Л.: Машиностроение, 1969. – 159 с., ил.
2. Волновые механические передачи. Методические рекомендации. – М.: НИИИ по Машиностроению, 1976. – 83 с., ил.
3. Волновые зубчатые передачи. Роботы-манипуляторы. Конспект лекций. – М.: МГТУ им. Н.Э.Баумана1980. – 58 с., ил.

Краткое содержание: Промышленные роботы и манипуляторы. Назначение и области применения. Классификация промышленных роботов. Принципиальное устройство промышленного робота. Основные понятия и определения.Структура манипуляторов. Геометро-кинематические характеристики.

Промышленные роботы и манипуляторы.

Промышленный робот – автоматическая машина, состоящая из манипулятора и устройства программного управления его движением, предназначенная для замены человека при выполнении основных и вспомогательных операций в производственных процессах.
Манипулятор – совокупность пространственного рычажного механизма и системы приводов, осуществляющая под управлением программируемого автоматического устройства или человека-оператора действия (манипуляции), аналогичные действиям руки человека.

Назначение и область применения.

Промышленные роботы предназначены для замены человека при выполнении основных и вспомогательных технологических операций в процессе промышленного производства. При этом решается важная социальная задача - освобождения человека от работ, связанных с опасностями для здоровья или с тяжелым физическим трудом, а также от простых монотонных операций, не требующих высокой квалификации. Гибкие автоматизированные производства, создаваемые на базе промышленных роботов, позволяют решать задачи автоматизации на предприятиях с широкой номенклатурой продукции при мелкосерийном и штучном производстве. Копирующие манипуляторы, управляемые человеком-оператором, необходимы при выполнении различных работ с радиоактивными материалами. Кроме того, эти устройства незаменимы при выполнении работ в космосе, под водой, в химически активных средах. Таким образом, промышленные роботы и копирующие манипуляторы являются важными составными частями современного промышленного производства.

Классификация промышленных роботов.

Промышленные роботы классифицируются по следующим признакам:

по характеру выполняемых технологических операций основные; вспомогательные; универсальные; по виду производства литейные; сварочные; кузнечно-прессовые; для механической обработки; сборочные; окрасочные; транспортно-складские; по системе координат руки манипулятора прямоугольная; цилиндрическая; сферическая; сферическая угловая (ангулярная); другие; по числу подвижностей манипулятора; по грузоподъемности сверхлегкие (до 10 Н); легкие (до 100 Н); средние (до 2000 Н); тяжелые (до 10000 Н); сверхтяжелые (свыше 10000 Н); по типу силового привода электромеханический; пневматический; гидравлический; комбинированный; по подвижности основания мобильные; стационарные; по виду программы с жесткой программой; перепрограммируемые; адаптивные; с элементами искусственного интеллекта; по характеру программирования позиционное; контурное; комбинированное.

Принципиальное устройство промышленного робота.

Манипулятор промышленного робота по своему функциональному назначению должен обеспечивать движение выходного звена и, закрепленного в нем, объекта манипулирования в пространстве по заданной траектории и с заданной ориентацией. Для полного выполнения этого требования основной рычажный механизм манипулятора должен иметь не менее шести подвижностей, причем движение по каждой из них должно быть управляемым. Промышленный робот с шестью подвижностями является сложной автоматической системой. Эта система сложна как в изготовлении, так и в эксплуатации. Поэтому в реальных конструкциях промышленных роботов часто используются механизмы с числом подвижностей менее шести. Наиболее простые манипуляторы имеют три, реже две, подвижности. Такие манипуляторы значительно дешевле в изготовлении и эксплуатации, но предъявляют специфические требования к организации рабочей среды. Эти требования связаны с заданной ориентацией объектов манипулирования относительно механизма робота. Поэтому оборудование должно располагаться относительно такого робота с требуемой ориентацией.
Рассмотрим для примера структурную и функциональную схемы промышленного робота с трехподвижным манипулятором. Основной механизм руки манипулятора состоит из неподвижного звена 0 и трех подвижных звеньев 1, 2 и 3 (рис.19.1).

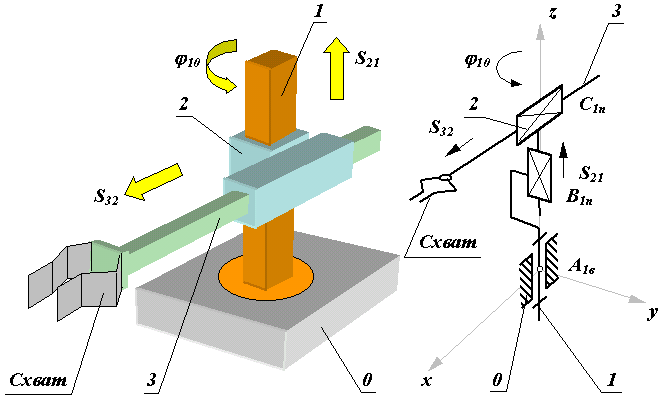

Рис. 19.1

Механизм этого манипулятора соответствует цилиндрической системе координат. В этой системе звено 1 может вращаться относительно звена 0 (относительное угловое перемещение j₁₀), звено 2 перемещается по вертикали относительно звена 1 (относительное линейное перемещение S₂₁) и звено 3 перемещается в горизонтальной плоскости относительно звена 2 (относительное линейное перемещение S₃₂). На конце звена 3 укреплено захватное устройство или схват, предназначенный для захвата и удержания объекта манипулирования при работе манипулятора. Звенья основного рычажного механизма манипулятора образуют между собой три одноподвижные кинематические пары (одну вращательную А и две поступательные В и С) и могут обеспечить перемещение объекта в пространстве без управления его ориентацией. Для выполнения каждого из трех относительных движений манипулятор должен быть оснащен приводами, которые состоят двигателей с редуктором и системы датчиков обратной связии. Так как движение объекта осуществляется по заданному закону движения, то в системе должны быть устройства сохраняющие и задающие программу движения, которые назовем программоносителями. При управлении от ЭВМ такими устройствами могут быть дискеты, диски CD, магнитные ленты и др. Преобразование заданной программы движения в сигналы управления двигателями осуществляется системой управления. Эта система включает ЭВМ, с соответствующим программным обеспечением, цифроаналоговые преобразователи и усилители. Система управления, в соответствии с заданной программой, формирует и выдает на исполнительные устройства приводов (двигатели) управляющие воздействия u_i. При необходимости она корректирует эти воздействия по сигналам Dx_i, которые поступают в нее с датчиков обратной связи. Функциональная схема промышленного робота приведена на рис. 19.2.

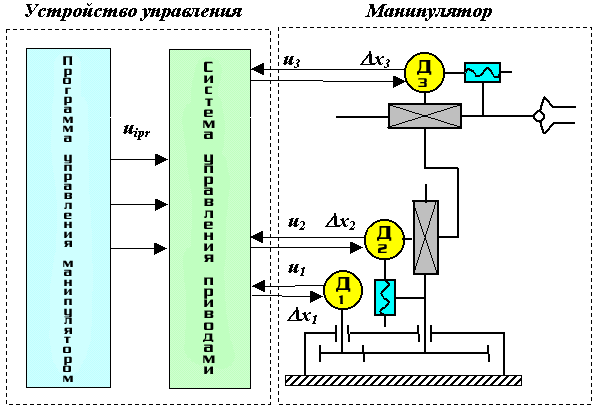

Рис. 19.2

Основные понятия и определения. Структура манипуляторов.
Геометро-кинематические характеристики.

Формула строения - математическая запись структурной схемы манипулятора, содержащая информацию о числе его подвижностей, виде кинематических пар и их ориентации относительно осей базовой системы координат (системы, связанной с неподвижным звеном).

Движения, которые обеспечиваются манипулятором делятся на:

• глобальные (для роботов с подвижным основанием) - движения стойки манипулятора, которые существенно превышают размеры механизма;
• региональные (транспортные) - движения, обеспечиваемые первыми тремя звеньями манипулятора или его "рукой", величина которых сопоставима с размерами механизма;
• локальные (ориентирующие) - движения, обеспечиваемые звеньями манипулятора, которые образуют его "кисть", величина которых значительно меньше размеров механизма.

В соответствии с этой классификацией движений, в манипуляторе можно выделить два участка кинематической цепи с различными функциями: механизм руки и механизм кисти. Под "рукой" понимают ту часть манипулятора, которая обеспечивает перемещение центра схвата – точки М (региональные движения схвата); под "кистью" – те звенья и пары, которые обеспечивают ориентацию схвата (локальные движения схвата).

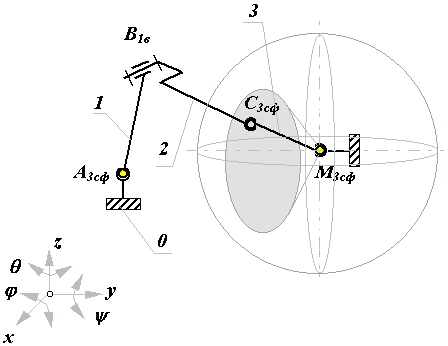

Рассмотрим структурную схему антропоморфного манипулятора, то есть схему которая в первом приближении соответствует механизму руки человека (рис.19.3).

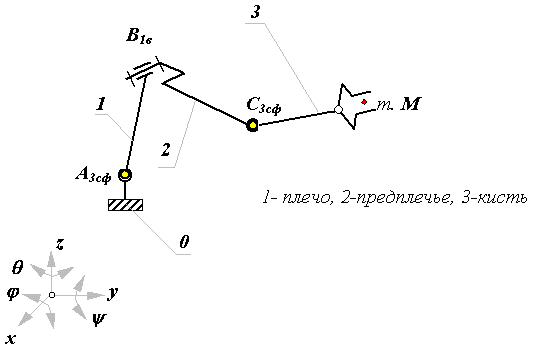

Рис. 19.3

Этот механизм состоит из трех подвижных звеньев и трех кинематических пар: двух трехподвижных сферических А_3сф и С_3сф и одной одноподвижной вращательной В_1в.

Кинематические пары манипулятора характеризуются: именем или обозначением КП - заглавная буква латинского алфавита (A,B,C и т.д.); звеньями, которые образуют пару (0/1,1/2 и т.п.); относительным движением звеньев в паре (для одноподвижных пар - вращательное, поступательное и винтовое); подвижностью КП (для низших пар от 1 до 3, для высших пар от 4 до 5); осью ориентации оси КП относительно осей базовой или локальной системы координат.
Рабочее пространство манипулятора - часть пространства, ограниченная поверхностями огибающими к множеству возможных положений его звеньев.
Зона обслуживания манипулятора - часть пространства соответствующая множеству возможных положений центра схвата манипулятора. Зона обслуживания является важной характеристикой манипулятора. Она определяется структурой и системой координат руки манипулятора, а также конструктивными ограничениями наложенными относительные перемещения звеньев в КП.
Подвижность манипулятора W - число независимых обобщенных координат однозначно определяющее положение схвата в пространстве.

или для незамкнутых кинематических цепей:

Маневренность манипулятора М - подвижность манипулятора при зафиксированном (неподвижном) схвате.

Возможность изменения ориентации схвата при размещении его центра в заданной точке зоны обслуживания характеризуется углом сервиса - телесным углом y, который может описать последнее звено манипулятора (звено на котором закреплен схват) при фиксации центра схвата в заданной точке зоны обслуживания.

где: f_C - площадь сферической поверхности, описываемая точкой С звена 3, l_CM - длина звена 3.

Относительная величина k_y = y / (4p), называется коэффициентом сервиса. Для манипулятора, изображенного на рис.19.4,

подвижность манипулятора: W = 6 * 3 - (3 * 2 - 5 * 1) = 18 - 11 = 7; маневренность: M = 7 - 6 = 1; формула строения: W = [q10 + j10 + y10 ] + j21 + [q32 + j32 + y32 ].

Рис. 19.4

Структура кинематической цепи манипулятора должна обеспечивать требуемое перемещение объекта в пространстве с заданной ориентацией. Для этого необходимо, чтобы схват манипулятора имел возможность выпонять движения минимум по шести координатам: трем линейным и трем угловым. Рассмотрим на объекте манипулирования точку М, которая совпадает с центром схвата. Положение объекта в неподвижной (базовой) системе координат 0x₀y₀z₀ определяется радиусом-вектором точки М и ориентацией единичного вектора с началом в этой точке. В математике положение точки в пространстве задается в одной из трех систем координат:

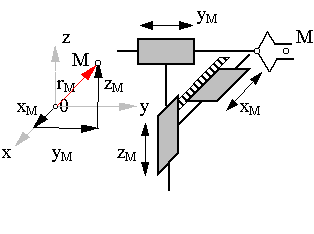

• прямоугольной декартовой с координатами x_M, y_M, z_M;

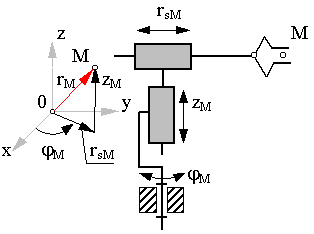

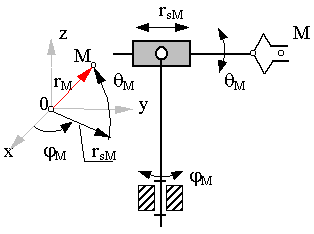

• цилиндрической с координатами r_{sM, j M}, z_M;

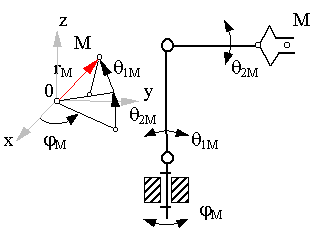

• сферической с координатами r_{M, j M}, _{q M}.

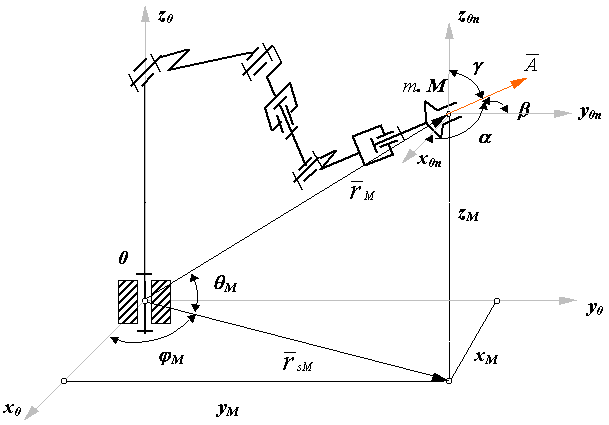

Ориентация объекта в пространстве задается углами a, b и g, которые вектор ориентации образует с осями базовой системы координат. На рис. 19.5 дана схема шести подвижного манипулятора с вращательными кинематическими парами с координатами объекта манипулирования.

Рис. 19.5

При структурном синтезе механизма манипулятора необходимо учитывать следующее:

• кинематические пары манипуляторов снабжаются приводами, включающими двигатели и тормозные устройства, поэтому в схемах манипуляторов обычно используются одноподвижные кинематические пары: вращательные или поступательные;
• необходимо обеспечить не только заданную подвижность свата манипулятора, но и такую ориентацию осей кинематических пар, которая обеспечивала необходимую форму зоны обслуживания, а также простоту и удобство программирования его движений;
• при выборе ориентации кинематических пар необходимо учитывать расположение приводов (на основании или на подвижных звеньях), а также способ уравновешивания сил веса звеньев.

При выполнении первого условия кинематические пары с несколькими подвижностями заменяют эквивалентными кинематическими соединениями. Пример такого соединения для сферической пары дан на рис. 19.6.
Перемещение схвата в пространстве можно обеспечить, если ориентировать оси первых трех кинематических пар по осям одной из осей координат. При этом выбор системы координат определяет тип руки манипулятора и вид его зоны обслуживания. По ГОСТ 25685-83 определены виды систем координат для руки манипулятора, которые приведены в таблице 19.1. Здесь даны примеры структурных схем механизмов соответствующие системам координат. Структурные схемы механизмов кисти, применяемые в манипуляторах, даны в таблице 19.2. Присоединяя к выходному звену руки тот или иной механизм кисти, можно получить большинство известных структурных схем манипуляторов, которые применяются в реальных промышленных роботах.

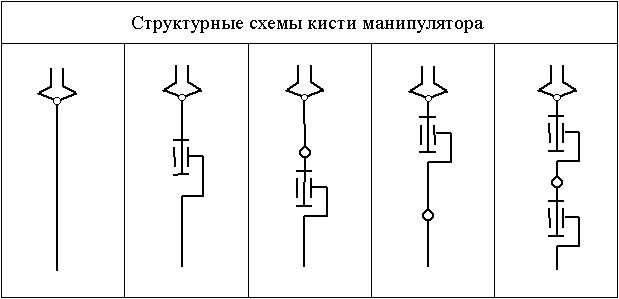

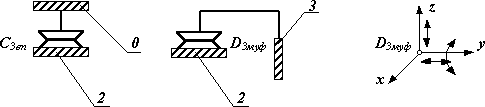

Сферическая кинематическая пара	Эквивалентное кинематическое соединение

Рис. 19.6

Системы координат "руки" манипулятора.

Таблица 19.1

Прямоугольная (декартова)	Цилиндрическая
Сферическая	Угловая (ангулярная)
Другие

Таблица 19.2

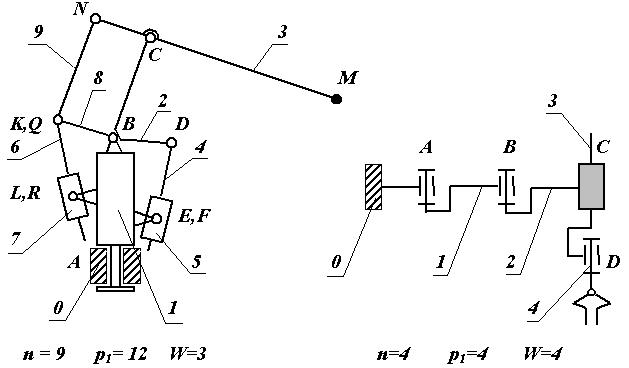

Структура манипулятора определяется и местом размещения приводов. Если приводы размещаются непосредственно в кинематических парах, то к массам подвижных звеньев манипулятора добавляются массы приводов. Суммарная нагрузка на приводы и их мощность увеличиваются, а отношение массы манипулятора к полезной нагрузке (максимальной массе объекта манипулирования) уменьшается. Поэтому при проектировании роботов приводы звеньев руки, как наиболее мощные и обладающие большей массой, стремятся разместить ближе к основанию робота. Для передачи движения от привода к звену используются дополнительные кинематические цепи. Рассмотрим схему руки манипулятора ПР фирмы ASEA (рис.19.7). К трехзвенному механизму с ангулярной системой координат добавлены:

• для привода звена 2 - простейший кулисный механизм, образованный звеньями 4,5 и 2;
• для привода звена 3 - цепь, состоящая из кулисного механизма (звенья 6,7 и 8) и шарнирного четырехзвенника (звенья 8,9,2 и 3).

Таким образом, в рычажном механизме можно выделить кинематическую цепь руки (звенья 1,2 и 3) и кинематические цепи приводов. Манипуляторы использующие принцип размещения приводов на основании имеют более сложные механизмы. Однако увеличение числа звеньев и кинематических пар компенсируется уменьшением масс и моментов инерции, подвижных звеньев манипулятора. Кроме того, замкнутые кинематические цепи повышают точность и жесткость механизма. В целом манипуляторы, использующие принципы комбинированного размещения приводов (часть приводов на основании, часть на подвижных звеньях), обладают лучшими энергетическими и динамическими характеристиками, а также более высокой точностью.
В кинематических схемах рассмотренных манипуляторов веса звеньев вызывают дополнительную нагрузку на приводы. Фирма SKILAM разработала робот SANCIO (рис. 19.8) в котором веса приводов и звеньев воспринимаются кинематическими парами, а на момент двигателей влияют только через силы трения. Такая структурная схема механизма потребовала увеличения размеров кинематических пар, однако в целом был получен существенный выигрыш по энергетическим и динамическим показателям.
Данные примеры не охватывают всех возможных ситуаций рационального выбора структуры манипуляторов. Они только демонстрируют наиболее известные из удачных структурных схем.

Рис. 19.7	Рис. 19.8

Важная особенность манипуляторов – изменение структуры механизма в процессе работы, о чем говорилось на лекции по структуре механизмов. В соответствии с циклограммой или программой работы робота, в некоторых кинематических парах включаются тормозные устройства. При этом два звена механизма жестко соединяются с друг другом, образуя одно звено. Из структурной схемы механизма исключается одна кинематическая пара и одно звено, число подвижностей схвата механизма уменьшается (обычно на единицу). Изменяется структура механизма и в тех случаях, когда в процессе выполнения рабочих операций (на пример, при сборке или сварке) схват с объектом манипулирования соприкасается с окружающими предметами, образуя с ними кинематические пары. Кинематическая цепь механизма замыкается, а число подвижностей уменьшается. В этом случае в цепи могут возникать избыточные связи. Эти структурные особенности манипуляторов необходимо учитывать при программировании работы промышленного робота.
Быстродействие ПР определяют максимальной скоростью линейных перемещений центра схвата манипулятора. Различают ПР с малым (V_M<0.5 м/с), средним (0.5 < V_M < 1.0 м/с) и высоким (V_M>1.0м/с) быстродействием. Современные ПР имеют в основном среднее быстродействие и только около 20% - высокое.
Точность манипулятора ПР характеризуется абсолютной линейной погрешностью позиционирования центра схвата. Промышленные роботы делятся на группы с малой (D r_M< 1 мм), средней (0.1 мм < D r_M < 1 мм) и высокой (D r_M< 0.1 мм) точностью позиционирования.
