Определение натуральной длины отрезка прямой

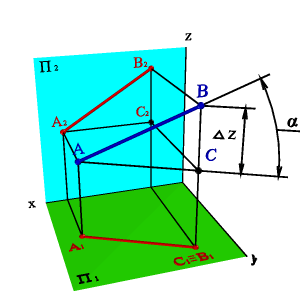

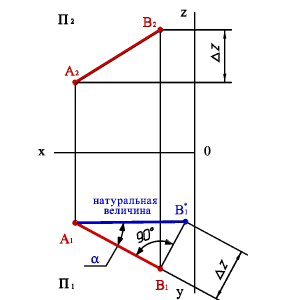

Длину отрезка АВ и a - угол наклона отрезка к плоскости П1 можно определить из прямоугольного треугольника АВС | AС |=| A 1 B 1|, | СB =|DZ. Для этогона эпюре (рис.21) из точки B 1 под углом 900 проводим отрезок | B 1 B 1*|=DZ, полученныйв результате построений отрезок A 1 B 1 * и будет натуральной величиной отрезка АВ, а угол B 1 A 1 B 1*=a. Рассмотренный метод называется методом прямоугольного треугольника.
|
| ||
| а) модель | б) эпюр | ||
| Рисунок 21. Определение натуральной величины отрезка и угла его наклона к горизонтальной плоскости проекций |

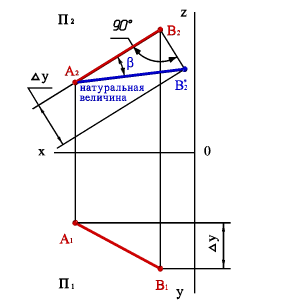

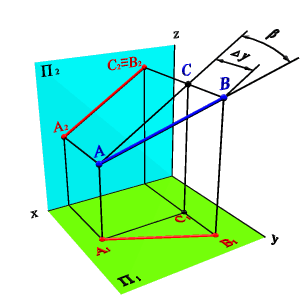

Длину отрезка АВ и b -угол наклона отрезка к плоскости П2 можно определить из прямоугольного треугольника АВС | AС |=| A 2 B 2|, | СB |=DY. Построения аналогичные рассмотренным, только в треугольнике АВВ * сторона |BВ * |=DU и треугольниксовмещается с плоскостью П 2 (рис. 22).
|
| ||
| а) модель | б) эпюр | ||
| Рисунок 22. Определение натуральной величины отрезка и угла его наклона к фронтальной плоскости проекций |
|
|
|
