Программное обеспечение.
В программное обеспечение входят:
В состав монитора входят программные, составляющие систему ввода и вывода ЭВМ.
С их помощью осуществляется управление дисплеем, печатающим устройством, клавиатурой, а также обеспечивается связь с подсистемой измерений.
Контролёр (контроллер) – законченное электронное устройство, обычно выполняется в виде платы, предназначенное для приёма и обработки сигналов с датчиков, а также для управления внешними устройствами на основе результатов обработки приняты сигналов.
|
|
Микроконтроллер семейства AVR фирмы Atmel представляет собой 8разрядную однокристальную микро-ЭВМ с упрощенной системой команд. Для работы с данными микроконтроллер необходимо:
·
· программатор
· источник питания
· документация на микроконтроллеры
Ниже будут представлена ссылка на ПО микроконтроллеров:
https://www.atmel.com/products/AVR/ - предоставлен весь перечень оборудования и документации на микроконтроллеры.
Существует огромное количество микроконтроллеров, но каждый из них подходит только для определенной задачи.
https://www.atmel.com/dyn/products/devices.asp?family_id=607 – этот ресурс поможет оптимально подобрать нам микроконтроллер для определенной задачи.
Обобщенная структурная схема.
Микроконтроллеры семейства АVR имеют единую базовую структуру.

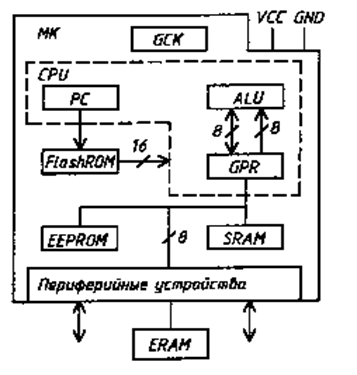

Общее представление о данной структуре:
o генератор тактового сигнала (GCK)
o процессор (CPU)
o ПЗУ для хранения программы, которое выполнено по технологии флейш (FlashROM)
o ОЗУ статического типа для хранения данных (SRAM)
o ПЗУ для хранения данных, выполненное по технологии EEPROM
o набор периферийных устройств для ввода и вывода данных и управляющие сигналы для выполнения других фунций.
· Выводы VCC и GND. VCC – для подключения источника, GND – для подключения источника питания микроконтроллера.
В зависимости от типа микроконтроллера схема меняется.
Состав процессора CPU:
· Счетчик команд PC
· Арифметико-логическое устройство ALU
· Блок регистров общего назначения GPR
