Размерные числа

наносят над размерной линией возможно ближе к ее середине (рис. 11.36).

При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий (см. рис. 11.30) и относитепьно центра окружности.

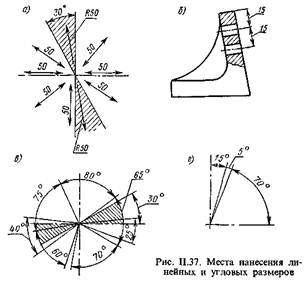

Размерные числа линейных размеров и радиусов при различных наклонах размерных линий располагают, как показано на рис. 11.37, а, б. Если размер наносится в заштрихованной зоне, соответствующее число наносят на полке линии – выноски.

Угловые размеры наносят по примеру, показанному на рис. 11.37, в. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости, в зоне ниже горизонтальной осевой линии – со стороны вогнутости размерных линий. В заштрихованной зоне числа помещают на горизонтально нанесенных полках линий – выносок.

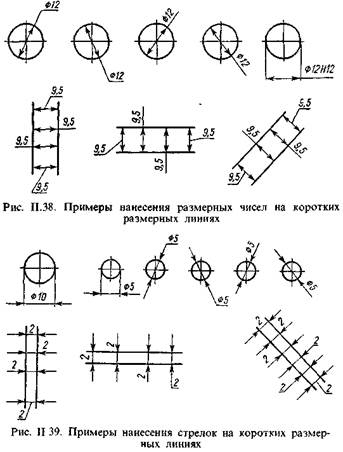

Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис. 11.38; если недостаточно места для нанесения стрелок, то их располагают, как показано на рис. 11.39.

Размерные числа не допускается разделять или пересекать линиями чертежа. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий.
