IV. 8. Линии пересечения поверхностей и линии перехода

Нанесение линий пересечения поверхностей на видах и разрезах позволяет повысить наглядность чертежа или эскиза и подчеркнуть характер пересекающихся поверхностей. Например, на рис. IV.37 изображены три различные детали. Линии пересечения подчеркивают, что в первой детали (рис. IV.37, а) коническая поверхность пересекается с цилиндром, во второй (рис. IV.37, б) – с поверхностью тора, в третьей (рис. IV.37, в) – со сферической поверхностью.

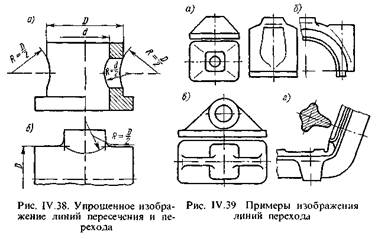

Линии пересечения поверхностей обычно наносят на чертежах упрощенно. Например, проекция линии пересечения двух цилиндров разного диаметра с пересекающимися осями на плоскость, параллельную их осям, представляет собой гиперболу. На чертежах ее заменяют дугой окружности, которую проводят радиусом R, равным радиусу большого цилиндра (рис. IV.38, а).

На многих деталях, изготовленных отливкой, имеются плавные закругления (галтели), вследствие чего отсутствуют ясно выраженные линии пересечения. В этих случаях их наносят тонкими линиями, не доводя до контура, а лишь до точек контурных образующих, как показано на рис. IV.38, б. Такие линии пересечения поверхностей называют линиями перехода. Примеры изображения линий перехода приведены на рис. IV.39, а – г.
