VI. 4. Сборочный чертеж

Сборочный чертеж по ГОСТ 2.109 – 73 (СТ СЭВ 858 – 78, СТ СЭВ 1182 – 78) должен давать представление о расположении и взаимной связи соединяемых составных частей изделия и обеспечивать возможность осуществления сборки и контроля сборочной единицы (рис. VI.27).

В соответствии с ГОСТ 2.108 – 68 к сборочном}' чертежу составляется спецификация, выполняемая на отдельных листах формата А4.

При выполнении сборочного чертежа следует применять упрощения и условности, допускаемые стандартами ЕСКД.

Различные мелкие элементы (фаски, скругления, проточки, углубления, выступы, накатки, насечки и т. п.), а также зазоры между стержнем и отверстием на чертеже не показываются.

В разрезах и сечениях смежные детали штрихуются в разные стороны или в одну сторону – со смещением штрихов или с изменением расстояния между ними. На различных изображениях наклон и частота штриховки каждой детали сохраняются одинаковыми. Элементы, толщина которых на чер теже 2 мм и менее, в разрезах и сечениях зачерняются независимо от вида материала, из которого они изготавливаются.

Шарики в разрезах и сечениях всегда изображают нерассеченными. Винты, болты, заклепки, шпильки, штифты, шпонки, шайбы, гайки и другие стандартные крепежные изделия при продольном разрезе показывают нерассеченными. Непустотелые валы, шпиндели, шатуны, рукоятки и т. п. при продольном разрезе также изображают нерассеченными (не штрихуют и проводят все линии видимого контура). Для большей наглядности чертежа такие элементы, как спицы, маховики шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п., в разрезе не штрихуют, если секущая плоскость направлена вдоль оси или длинной стороны этого элемента.

На разрезе в сборочном чертеже (рис. VI.28, а) составные части изделия, представляющие собой самостоятельные единицы, изображают нерассеченными, если на них оформлены самостоятельные сборочные чертежи (рис. VI.28, б).

Составные части изделия, в том числе заимствованные (ранее разработанные), типовые и покупные, допускается изобра жать упрощенными, а в разрезе – нерассеченными, вычерчивая только их контурное очертание с упрощением (без мелких выступов, впадин и т. п.), если при этом обеспечено понимание конструктивного устройства разрабатываемого изделия, взаимодействия его составных частей и принципа работы изделия.

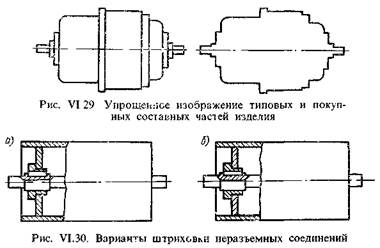

Внутри такого контурного изображения допускается проводить линии видимого контура (рис. VI.29).

Изделия, детали которого изготовлены из однородного материала и соединены с помощью сварки, пайки, склейки и других соединений (представляют собой неразъемное соединение), в разрезах и сечениях могут изображаться тремя способами:

1) соприкасающиеся детали штрихуются в одну сторону с изображением границ деталей сплошными основными линиями (рис. VI.30, a);

2) соприкасающиеся детали штрихуются в одну сторону без указания границ между ними (как монолитное тело);

3) соприкасающиеся детали штрихуются с наклоном штрихов в разные стороны – по общим правилам штриховки смежных деталей (рис. VI.30,6).

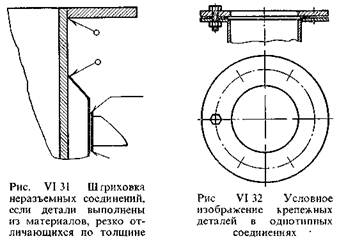

В первых двух случаях место сварного, паяного и других швов дополнительно никак не отмечается. Если попадающие в разрез детали изготовлены из различных материалов или если одна из них на чертеже штрихуется, а другая зачерняется (толщина ее не больше 2 мм), то место сварки отмечается линией – выноской, заканчивающейся односторонней стрелкой (рис. VI.31).

Обозначения сварки наносятся в соответствии с ГОСТ 2312 – 72, пайки, склейки и т п – в соответствии с ГОСТ 2.313 – 68 (см. пп. V.1 и V.2).

По ГОСТ 2.315 – 68 крепежные детали изображают упрощенно или условно (если диаметр стержня болта, винта и т. п. на чертеже равен 2 мм и менее) – см. п. V.3. Если на чертеже имеется ряд однотипных соединений, то крепежные детали, входящие в эти соединения, показывают условно или упрощенно в одном – двух местах каждого соединения, а в остальных – центровыми или осевыми линиями (рис. VI.32).

По ГОСТ 2.401 – 68 пружины на чертежах изображают с правой навивкой. Витки винтовой цилиндрической или конической пружины на виде изображают прямыми линиями, соединяющими соответствующие участки контуров. В разрезе допускается изображать только сечения витков. Если число витков пружины более четырех, то с каждого конца пружины показывают только один – два витка, не считая опорных. Остальные витки не изображают, а проводят осевые линии через центры сечений витков по всей длине пружины. Если диаметр проволоки или толщина сечения материала на чертеже 2 мм и менее, то пружину изображают сплошной основной линией.

Изделия, расположенные за винтовой пружиной, изображенной сечениями витков, показывают только до зоны, условно закрывающей эти изделия и определяемой осевыми линиями сечений витков (рис. VI.33).

Подшипники в осевых разрезах и сечениях допускается изображать упрощенно в соответствии с ГОСТ 2.420 – 69 (см. п. V.6). Зубчатые или червячные зацепления изображают так, как установлено в ГОСТ 2.402 – 68 (см. п. V.4). При изображении шлицевых соединений на чертежах пользуются различными условностями по ГОСТ 2.409 – 74 (см. п. V.7).
