VI. 3. Чертежи деталей

На все детали, входящие в состав изделия, разрабатываются рабочие чертежи. Исключения составляют детали, изготавливаемые из фасонного или сортового материала отрезкой под прямым углом, из листового материала отрезкой по периметру прямоугольника или по окружности без последующей обработки; покупные детали, подвергаемые декоративному или антикоррозионному покрытию, не изменяющему характер сопряжения со смежными деталями; детали изделий индивидуального производства, форма и размеры которых (радиус сгиба, длина и т. п.) устанавливаются по месту; простые по конструкции детали изделий с неразъемными соединениями (сварными, паяными, клееными, сбитыми гвоздями и т. п.), для изготовления которых достаточно одного изображения на свободном поле сборочного чертежа или трех – четырех размеров на сборочном чертеже всего изделия. На сборочных чертежах и в спецификации приводят данные, необходимые для изготовления и контроля деталей, на которые не выпускают самостоятельные чертежи.

В основной надписи чертежа детали указывают материал детали в соответствии с обозначением, установленным стандартом на материал. Обозначение должно содержать наименование материала, марку и номер стандарта или технических условий (см. п. 11.14). Если допускается замена одного вида материала другим, обозначения материалов – заменителей указывают в технических требованиях чертежа или технических условиях на изделие.

На чертеже детали указывают размеры, предельные отклонения, шероховатость поверхности и другие данные, которым она должна соответствовать перед сборкой (рис. VI.7). Если деталь будет обрабатываться в процессе сборки и изготавливается с припуском, то на изображении наносят размеры, предельные отклонения, шероховатость и т. д., которым она должна соответствовать после сборки. Такие размеры заключают в круглые скобки, о чем делают запись в технических требованиях по типу: Размеры в скобках – после сборки (рис. VI.8).

Если деталь подвергается покрытию, на чертеже указывают размеры и шероховатость до покрытия. Если требуется указывать их только после покрытия, то соответствующие размеры и шероховатость поверхности отмечают знаком * и в технических требованиях делают запись по типу: Размеры и шероховатость поверхности после покрытия (рис. VI.9). Допускается указывать одновременно размеры и шероховатость поверхности до и после покрытия. При этом размерные линии и шероховатость поверхности после покрытия наносят от утолщенных штрихпунктирных линий, указывающих на наличие покрытия (рис. VI. 10).

Кромки и ребра детали при изготовлении должны быть притуплены, никаких указаний на чертеже при этом не делается. Если кромку или ребро требуется скруглить или, наоборот, изготовить острыми, на чертеже помещают соответствующее указание.

Если в детали важно выдержать направление волокон материала, из которого она сделана, то на чертеже делают соответствующее указание (рис. VI. 11).

Если деталь изготавливается из слоистого материала (например, текстолита, фибры, гетинакса и др.), то указание о расположении слоев материала детали указывают при необходимости в технических требованиях чертежа (рис. VI. 12).

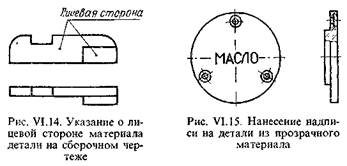

Если деталь изготавливается из материала, имеющего лицевую и оборотную стороны (пленка и др.), допускается указывать на полке линии – выноски лицевую сторону (рис. VI. 13). Такое указание можно помещать и на сборочном чертеже изделия, в состав которого входит деталь (рис. VI. 14).

Детали из прозрачных материалов изображают как непрозрачные. Надписи, цифры и знаки, которые наносятся с оборотной стороны, а у готовой детали должны быть видны с лицевой стороны, изображают на чертеже как видимые (рис. VI.15) и помещают соответствующие указания в технических требованиях.

В случае, если форма и размеры всех элементов определяются из чертежа готовой детали, изображение развертки и ее длину на чертеже не приводят. Когда из чертежа детали форму и размеры ее отдельных элементов установить нельзя, на чертеже детали помещают полную или частичную ее развертку. На изображении развертки наносят те размеры, которые невозможно указать на изображении готовой детали. Развертку изображают сплошными линиями, толщина которых равна толщине контурной линии детали. При необходимости на развертке указывают сгибы, проводя их тонкими штрих – пунктирными линиями с двумя точками, и на полке линии – выноски делают надпись Линия сгиба. Над изображением развертки наносят надпись Развертка (рис. VI. 16). Допускается совмещать изображение развертки с видом детали. Надпись Развертка не помещают, а развертку изображают тонкими штрихпунктирными линиями с двумя точками (рис. VI. 17).

Детали, меняющие первоначальную форму (в пределах "упругой деформации), в свободном состоянии изображают сплошными линиями, а после изменения первоначальной формы детали – тонкими штрихпунктирными линиями с двумя точками. Размеры элементов, которые должны быть измерены после изменения первоначальной формы детали, наносят на изображении, выполненном тонкими штрихпунктирными линиями с двумя точками (рис. VI.18).

Если в свободном состоянии деформируемые элементы детали могут иметь произвольную форму, то деталь изображают на чертеже в состоянии ее измерения с приведением соответствующего указания на поле чертежа (рис. VI. 19). На чертеже детали, изготавливаемой дополнительной обработкой заготовки, изделие – заготовку изображают сплошными тонкими линиями, а поверхности, получаемые дополнительной обработкой, – сплошными основными линиями. Размеры, предельные отклонения и обозначения шероховатости поверхности наносят только те, которые необходимы для дополнительной обработки (рис. VI.20). Допускается изображать только часть изделия – заготовки, элементы которого должны быть дополнительно обработаны, В графе 3 основной надписи чертежа записывают слово Заготовка и обозначение изделия – заготовки. Изделие – заготовку записывают в соответствующий раздел спецификации изделия, графу «Поз.» прочеркивают, в графе «Наименование» после наименования изделия – заготовки указывают в скобках обозначение детали (Заготовка для XXX. ХХХХХХ. ХХ).

На детали, получаемые разрезкой заготовки на части, или на изделие, состоящее из двух и более совместно обрабатываемых частей, применяемых только совместно и не взаимозаменяемых с такими же частями другого такого же изделия, разрабатывается один чертеж (рис. VI.21).

Если деталь получается разрезкой заготовки на части и взаимозаменяема с любым другим изделием, изготовленным из других заготовок по чертежу этой детали, изображение заготовки на чертеже не приводится (рис. VI.22).

Допускается изготавливать детали из двух и более частей (например, отдельные части ограждения и т. п.). В этом случае в технических требованиях помещают указание о допустимости изготовления такой детали, способе соединения частей и материалах, необходимых для соединения. Если необходимо, место соединения изображают тонкой штрихпунктирной линией. Если деталь может быть изготовлена в различных вариантах, отличающихся формой и размерами некоторых конструктивных элементов (канавки, фаски и т. п.), делают указание о необходимых заменах или помещают дополнительное изображение с надписью над ним Вариант. При двух и более вариантах указывают номер варианта (рис. VI.23).

Если некоторые поверхности детали должны быть обработаны по другой детали и (или) пригнаны к ней, то размеры этих поверхностей отмечают знаком * или буквенным обозначением, а в технических требованиях приводят соответствующее указание (рис. VI.24).

Если деталь до сборки должна быть обработана с другой деталью, их временно соединяют и скрепляют (например, половины корпуса редуктора), и на обе эти детали выпускаются самостоятельные чертежи с необходимыми для изготовления данными. Размеры (с предельными отклонениями) поверхностей, обрабатываемых совместно, заключают в квадратные скобки, а в технических требованиях каждого чертежа указывают: Обработку по размерам в квадратных скобках производить совместно с... (рис. VI.25).

В случае необходимости указания размеров, связывающих различные поверхности обеих совместно обрабатываемых деталей, на чертеже детали, наиболее полно отражающей условия совместной обработки, помещают изображение (полное или упрощенное) другой детали, выполненное сплошными тонкими линиями (рис. VI.26). Выпускать отдельные чертежи на совместную обработку не допускается. В технических требованиях приводятся необходимые указания.
