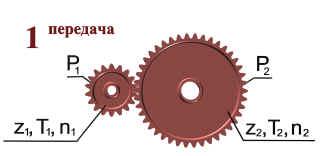

1 - ведущий (входной) вал;
2 - ведомый (выходной) вал.
Передаточное отношение - отношение частот вращения валов в направлении силового потока.
.
Если
, т.е. частота вращения падает, то передача считается понижающей (редуктор);
Если
, т.е. частота вращения возрастает, то передача считается повышающей (мультипликатор).
 |
ПРИМЕР.
Рассмотрим понижающую (редукторную) зубчатую передачу.
Передаточное отношение (передаточное число):
- передача понижающая.
Частота вращения на ведомом валу:
;
- частота вращения на ведомом валу уменьшается.
Вращающий момент на ведомом валу:
;
- вращающий момент на ведомом валу увеличивается,
где
- КПД передачи (для зубчатой цилиндрической передачи 0,95 – 0,97).
Мощность на ведомом валу:
;
- мощность на ведомом валу неизбежно уменьшается (как в понижающей, так и в повышающей передаче), что, прежде всего, вызвано потерями энергии на трение.
Понижающие (редукторные) передачи позволяют уменьшать частоту вращения
и увеличивать вращающий момент
на ведомом (выходном) валу.
|
|
|
