Технические данные реле серий РНТ и ДЗТ10
Технические данные
Диапазон уставок напряжения срабатывания и номинальные напряжения приведены в табл. Б4.
Таблица Б4
Напряжения срабатывания для реле серий РН53 и РН54
| Тип реле | 1-й диапазон уставок | 2-й диапазон уставок | Коэффи-циент возврата реле | ||||
| Напряжение, В | |||||||
| Номи-нальное | Сраба-тывания | Длительно допусти-мое | Номи-нальное | Сраба-тывания | Длительно допусти-мое | ||
| РН53/60 РН53/200 РН53/400 | 15-30 50-100 100-200 | 30-60 100-200 200-400 | Не менее 0,8 | ||||
| РН54/48 РН54/160 РН54/320 | 12-24 40-80 80-160 | 24-48 80-160 160-320 | Не более 1,25 | ||||
| РН53/60Д | 15-30 | 30-60 | Не менее 0,8 |
Сопротивления добавочных резисторов и обмоточные данные у реле РН‑54/48, РН-54/160 и РН-54/320 такие же (табл. Б5.), как у реле РН-53/60, РН-53/200 и РН‑53/400 соответственно.
Таблица Б5
Данные обмоток реле серий РН53 и РН54
| Тип реле | Данные обмоток | Сопротивление добавочного резистора в цепи обмоток, Ом | ||
| Число витков каждой обмотки | Диаметр прово-да по меди, мм | 1-й диапазон уставок | 2-й диапазон уставок | |
| РН53/60 РН54/48 | 0,25 | |||
| РН53/200 РН54/160 | 0,13 | |||
| РН53/60Д | 0,13 | |||
| РН53/400 РН54/320 | 0,09 |
Номинальная частота реле 50―60 Гц. Время замыкания замыкающего контакта не более 0,15 с при снижении напряжения до 0,8 UР.СРАБ и не более 0,1 с при снижении напряжения до 0,5 UР.СРАБ. Время размыкания размыкающего контакта при сбросе напряжения от 1,1 UНОМ до 0,8 UР.СРАБ не более 0,05 с. Во всем остальном реле РН-54 и РН-53 одинаковы.
|
|
|
Габаритные размеры реле типа РН-53, РН-54 ― 67x128x158 мм. Масса реле не более 0,85 кг.
Б1.3 Реле серий РНТ560 и ДЗТ10 предназначены для использования в схемах дифференциальных защит (ДЗ) основного оборудования электрических станций и подстанций (генераторов, синхронных компенсаторов, силовых трансформаторов и автотрансформаторов, блоков генератор ― трансформатор и генератор ― автотрансформатор, электродвигателей, реакторов, сборных шин).
Реле РНТ566, РНТ566/2, ДЗТ11, ДЗТ11/2, ДЗТ11/3, ДЗТ11/4 предназначены для использования в схемах дифференциальных защит с номинальными токами трансформаторов тока 1 и 5 А с получением тормозных характеристик от одной группы измерительных трансформаторов тока (ТТ), реле ДЗТ13 и ДЗТ14 ― от трех и четырех групп ТТ соответственно; реле РНТ567 и РНТ567/2 предназначены для дифференциальной защиты шин, причем РНТ567 используется в схемах с номинальным вторичным током 5 А, а РНТ567/2 ― в схемах с номинальным вторичным током 1 А; реле ДЗТ11/5 используется в схемах дифференциальных защит генераторов.
Реле серии ДЗТ10 применяются в тех случаях, когда отстройка от периодической составляющей токов небаланса при внешних КЗ приводит к недопустимому загрублению дифференциальной защиты при выполнении ее на реле серии РНТ. В реле ДЗТ10 применен намагничивающийся трансформатор тока с магнитным торможением от токов внешнихКЗ, что позволяет в условиях преобладания периодических токов небаланса уменьшить ток срабатывания и повысить чувствительность защиты по сравнению с релеРНТ.
|
|
|

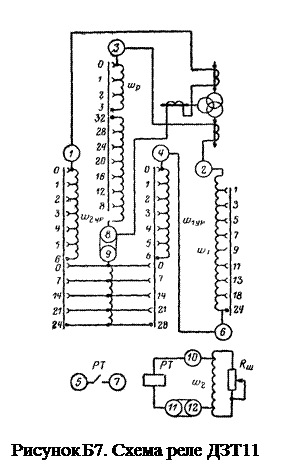

Схема ДЗТ11 приведена на рис. Б7.
Магнитодвижущая сила срабатывания реле составляет 100 ± 5 A×вит (для реле ДЗТ10 ― при отсутствии торможения), предусмотрено ступенчатое регулирование токов срабатывания. Диапазоны изменения токов срабатывания приведены в табл. Б6.
Время действия реле при первичном токе, равном 3-кратному току срабатывания, не превышает 0,04 с, а при 2-кратном токе ― около 0,05 с.
Коэффициенты торможения, определенные для условий минимального торможения при FТ = 300 A×вит, приведены в табл. Б7
Таблица Б6
Диапазоны измерения токов срабатывания
| Тип реле | Обмотка реле | Пределы изменения тока срабатывания, А |
| РНТ565 ДЗТ11 | WP | 2,87…12,50 |
| WP + WУP | 1,45…12,50 | |
| ДЗТ11/2 | WP | 0,34…2,00 |
| W1УP или W2УP | 2,56…20,00 | |
| РНТ566 ДЗТ11/3 ДЗТ11/4 | W1P | 0,34…2,00 |
| W2P | 0,62…4,00 | |
| W3P | 2,56…20,00 | |
| РНТ566/2 | W1P | 0,34…2,00 |
| W 2P | 4,35…33,30 | |
| РНТ567 | W1P или W2P | 5,26…100,00 |
| РНТ567/2 | W1P или W2P | 1,05…20,00 |
| ДЗТ11/5 | WP | 0,70 |
| ДЗТ13 ДЗТ14 | W1P | 2,22…16,7 |
| W 2P | 2,22…16,7 | |
| W3P | 2,22…16,7 | |
| ДЗТ13/2 ДЗТ13/3 | W1P | 0,345…2,0 |
| W 2P | 0,585…4,0 | |
| W3P | 3,7…33,3 | |
| ДЗТ13/4 | W1P | 0,345…2,0 |
| W 2P | 0,585…4,0 | |
| W3P | 2,28…5,0 |
Разрывная мощность контакта реле в цепи постоянного тока с индуктивной нагрузкой (постоянная времени не более 5 мс) равна 60 Вт при напряжении до 250 В или токе до 2 А.
Таблица Б7
Значения коэффициентов торможения
| Тип реле | Максимальная уставка по току срабатывания | Минимальная уставка по току срабатывания |
| ДЗТ11 | 0,10 и выше | 0,55 и ниже |
| ДЗТ11/2 | 0,40 и выше | 0,475 и ниже |
| ДЗТ11/3 | 0,16 и выше | 0,492 и ниже |
| ДЗТ11/4 | 0,40 и выше | 0,475 и ниже |
| ДЗТ11/5 | 0,04-0,20 | — |
| ДЗТ13 | 0,30 и выше | 0,44 и ниже |
| ДЗТ13/2 | 0,20 и выше | 0,36 и ниже |
| ДЗТ13/3, ДЗТ13/4 | 0,31 и выше | 0,36 и ниже |
| ДЗТ14 | 0,25 и выше | 0,36 и ниже |
Реле РП-23 (РП-25) предназначены для включения в цепи постоянного (переменного) напряжения в качестве вспомогательного реле.
Общий вид реле приведен на рис. Б8. Реле выпускаются с четырьмя замыкающими и одним размыкающим контактами. Перестановкой (поворотом на 180°) угольников неподвижных контактов можно получить еще несколько комбинаций замыкающих и размыкающих контактов:
― два размыкающих и три замыкающих;
― три размыкающих и два замыкающих;
― четыре размыкающих и один замыкающий.
Реле имеет четыре исполнения, отличающихся по номинальному напряжению.
Диапазон рабочих температур находится в пределах ―20 … +40° С.
Напряжение срабатывания в холодном состоянии при температуре 20±5 °С не более 0,7UНОМ.
Напряжение возврата реле не менее 0,03 UНОМ.
Время срабатывания при UНОМ не превышает 0,06 с.
Таблица Б8
Данные обмоток реле РП-23
| Номинальное напряжение, В | Число витков | Диаметр провода, мм | Сопротивление, Ом |
| 0,23 | |||
| 0,17 | |||
| 0,11 | |||
| 0,08 |
При изменении температуры от ‑20 до +40° С отклонение напряжения срабатывания может находиться в пределах от ‑20 до +30%, напряжение возврата—в пределах ±35%, а время срабатывания ― в пределах ±20% величины, измеренной при 20±5°С.
Мощность, потребляемая реле, не превышает 6 Вт.
Реле длительно выдерживает напряжение 1,1UНОМ.
Реле имеет контакты средней мощности.
Механизм реле выдерживает без отказов в работе 100000 срабатываний. Контакты реле выдерживают 10000 срабатываний с предельной электрической нагрузкой.
Масса реле не более 0,7 кг.
