Ввиду того, что часть последующего материала будет представлена с использованием блок – схем алгоритмов, необходимо рассмотреть основные правила их оформления. В таблице 1.2 показана форма и приведено содержание наиболее часто используемых блоков. Практически все блоки, приведенные в таблице, строятся на основе «базового» прямоугольника размерами «a x b». Первый приведенный в таблице блок под названием «процесс» по – существу является «базовым» прямоугольником. Размер a = 10, 15, 20 … мм, т.е. кратен пяти. Размер b = 1,5a, допускается b = 2a. Размер «a» выбирается в зависимости от масштаба блок – схемы и должен быть одинаковым для всех ее блоков.

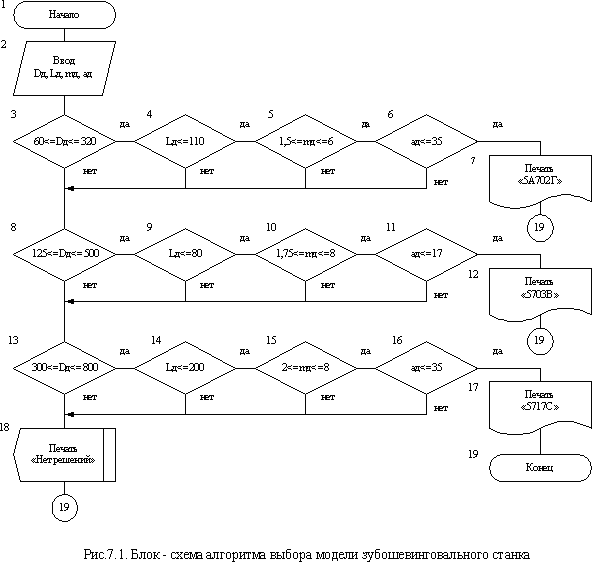

Каждая блок – схема начинается блоком «Пуск», внутри которого пишется слово «Начало», и заканчивается блоком «Останов», внутри которого пишется слово «Конец». Блоки соединяются линиями. Если линия, соединяющая блоки «приходит» в блок по направлению «сверху - вниз» или «слева – направо», то стрелка на ее конце не ставится (подразумевается). Если же по направлению «снизу – вверх» или «справа – налево», то стрелка на ее конце ставится обязательно.

Применение блока «Соединитель» позволяет значительно упростить блок – схему. Он применяется в том случае, когда линию, соединяющую блоку нужно вести на значительное расстояние и часто с пересечением других соединительных линий. Вместо этого достаточно после блока, из которого должна выходить соединительная линия, изобразить блок «Соединитель» и внутри его написать номер блока, в который эта линия должна прийти.

Блок «Комментарий» применяется в том случае, когда внутри какого – либо блока не удается разместить (написать) всю необходимую информацию. В этом случае к линии, соединяющей блоки, перед блоком, для которого необходимо написать дополнительную информацию, посредством пунктирной линии присоединяется (справа или слева) блок «Комментарий». Информацию можно размещать по высоте - в пределах высоты данного блока, по ширине – до края страницы.

Таблица 1.2

Форма и содержание блоков блок – схем алгоритмов
Наименование	Обозначение	Функции
Процесс		Выполнение операций присваивания, например, A = 0, сложения с присваиванием, например, C = A+B, вычитания, умножения и т.д.
Решение		Выбор направления выполнения алгоритма (программы) в зависимости от некоторых переменных условий
Ввод - вывод		Ввод – вывод информации без указания (независимо) от типа устройства ввода или вывода
Дисплей		Ввод информации с дисплея (с клавиатуры), вывод информации на дисплей
Документ		Вывод информации на бумагу (на принтер)
Пуск - останов		Начало – конец алгоритма (программы)
Соединитель		Переход на блок номер 5 (номер блока приведен для примера)
Комментарий		-
