Способы присоединения подстанций к электрической сети

Требования к схемам электрических сетей

При построении схем систем передачи и распределения электроэнергии решаются основные задачи выбора схем выдачи мощности новых (реконструируемых) электростанций, мест размещения новых подстанций и схем их присоединения к существующим (проектируемым) сетям, схем электрических соединений электростанций и подстанций, мест размещения компенсирующих и регулирующих устройств.

К схемам электрических сетей предъявляются следующие требования:

1. Обеспечение необходимой надежности. Имеются два принципиальных подхода к оценке надежности схем сетей. Первый опирается на нормативные документы, в которых все электроприемники по требуемой степени надежности разделяются на три категории.

В соответствии с ПУЭ электроприемники разделяются на три категории. К наиболее ответственным электроприемникам I категории отнесены такие, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, повреждение дорогостоящего оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства. Электроприемники I категории должны иметь питание от двух независимых взаимно резервирующих источников питания. При этом перерыв их электроснабжения может быть допущен лишь на время автоматического восстановления питания от другого источника. Из состава электроприемников I категории выделена особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы для жизни людей, взрывов, пожаров и повреждения дорогостоящего основного оборудования. Для таких электроприемников должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника, в качестве которого могут быть использованы местные электростанции, аккумуляторные батареи и т. п.

К электроприемникам II категории отнесены те, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов, нарушению нормальной деятельности значительного количества городских и сельских жителей. Электроснабжение этих электроприемников рекомендуется обеспечивать от двух независимых взаимно резервирующих источников питания. При этом для них допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями оперативного персонала. Питание электроприемников данной категории допускается по одной воздушной линии, либо по одной кабельной линии с двумя и более кабелями, либо через один трансформатор, если обеспечена возможность проведения аварийного ремонта в ней или замены повредившегося трансформатора из централизованного резерва за время не более 1 суток.

Остальные электроприемники отнесены к III категории. Их электроснабжение может выполняться от одного источника питания, если время для ремонта или замены поврежденного элемента системы электроснабжения не превышает 1 суток.

Второй подход предполагает экономическую (количественную) оценку ущерба от недоотпуска электроэнергии. Его рекомендуют использовать, прежде всего, в тех случаях, когда сравниваемые варианты схем сети существенно отличаются по надежности электроснабжения, а также для оценки эффективности мероприятий, направленных на повышение надежности. Недостаток такого подхода заключается в неоднозначности численных значений удельных ущербов от недоотпуска электроэнергии потребителям, несмотря на то, что их определению посвящено достаточно большое количество научных работ.

2. Обеспечение нормируемого качества электроэнергии. Действующий стандарт на качество электроэнергии устанавливает нормативные допустимые отклонения напряжения на зажимах электроприемников ± 5 % и предельно допустимые отклонения напряжения ± 10 %. Вероятность появления отклонений напряжения между нормативно допустимыми и предельно допустимыми не должна превышать 0,05.

3. Достижение гибкости сети. Здесь подразумевается два аспекта. Первый предполагает, что схема сети должна быть приспособлена к обеспечению передачи и распределения мощности в различных режимах, в т. ч. послеаварийных, при отключении отдельных элементов. Второй аспект выражает требование создания такой конфигурации сети, которая позволяет ее последующее развитие без существенных изменений созданной ранее сети.

4. Максимальное использование существующих сетей. Это требование сочетается с предыдущим (гибкость сети) и отражает то, что сеть должна представлять динамически развивающийся объект.

5. Обеспечение максимального охвата территории. Сущность этого требования заключается в том, что конфигурация сети должна позволять подключение к ней всех потребителей, расположенных на данной территории, независимо от ведомственной подчиненности и форм собственности.

6. Обеспечение оптимальных уровней токов короткого замыкания. В схеме сети с одной стороны токи короткого замыкания должны быть достаточны по значению для реагирования на них устройств релейной защиты, а с другой – ограничены с целью возможности использования выключателей с меньшей отключающей способностью. Для ограничения токов короткого замыкания рассматривается комплекс путей: применение трансформаторов с расщепленными обмотками и токоограничивающих реакторов, секционирование основной сети энергосистемы, шин электростанций и подстанций и др.

7. Обеспечение возможности выполнения релейной защиты, противоаварийной и режимной автоматики. Данное требование связано с оптимизацией токов короткого замыкания и различными допустимыми режимами.

8. Создание возможности построения сети из унифицированных элементов. Применение унифицированных элементов линий электропередачи и подстанций позволяет снизить стоимость сооружения проектной схемы сети. Поэтому целесообразно применять технически и экономически обоснованное минимальное количество схем новых решений.

9. Обеспечение условий охраны окружающей среды. Это требование при построении схемы сети может быть выполнено за счет уменьшения отчуждаемой территории путем применения двухцепных и многоцепных линий, в т. ч. повышенной пропускной способности, простых схем подстанций и т. п.

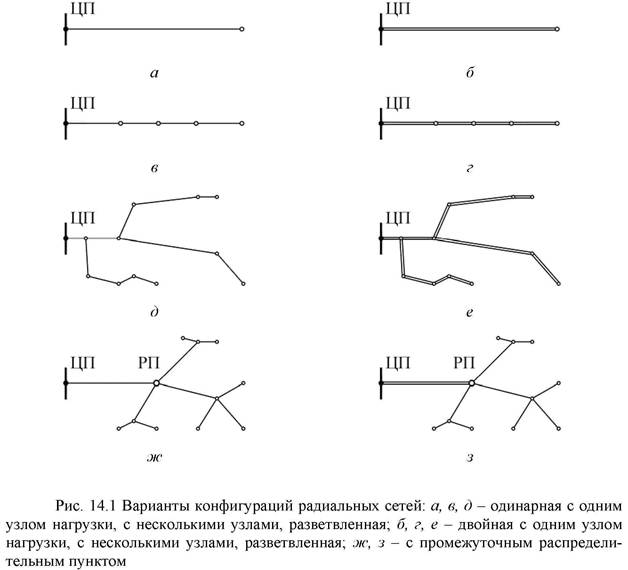

При построении схем используется большое многообразие конфигураций электрических сетей. Условно их можно разделить на радиальные (радиально-магистральные) и замкнутые. В схемах радиальных сетей (рис. 14.1) узлы нагрузки получают ЭЭ от одного центра питания ЦП. При этом к одноцепной линии может быть подключен только один узел нагрузки (рис. 14.1, а) или несколько узлов нагрузки (рис. 14.1, б). Линия может быть разветвленная (рис. 14.1, в). В распределительных сетях 6–20 кВ центр питания может быть соединен с распределительным пунктом РП, от которого уже отходят линии непосредственно к узлам нагрузки (рис. 14.1, г). Между ЦП и РП может быть проложено две цепи. В этом случае сеть превращается в частично резервируемую (рис. 14.1, д).

Радиальные сети ввиду их простоты оказываются наиболее дешевыми, но в то же время они обеспечивают наименьшую надежность электроснабжения. Поэтому они используются обычно для питания узлов нагрузки небольшой мощности, а также в случае возможности резервирования по сети низшего напряжения.

Для повышения надежности электроснабжения используют двойные радиальные сети. Так же как и в одинарных радиальных сетях, к ним может быть подключен один узел нагрузки (рис. 14.1, е), несколько узлов (рис. 14.1, ж). Сеть может быть выполнена разветвленной (рис. 14.1, з). В такой сети обеспечивается резервирование питания потребителей. Линии такой сети могут быть выполнены на двухцепных опорах либо в виде двух цепей на отдельных опорах. В зависимости от схем подключения подстанций в нормальном режиме линии могут работать параллельно либо раздельно.

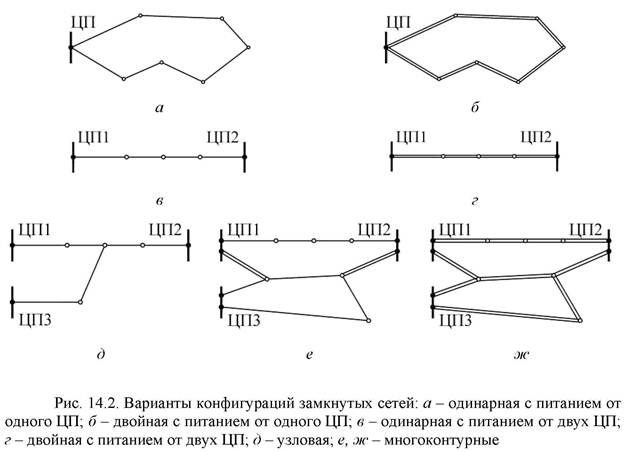

В схемах замкнутых сетей узлы нагрузки могут получать питание с двух и более сторон (ЦП, источников). Применяют замкнутые сети кольцевой конфигурации, выполненные одинарными (рис.14.2, а) или двойными (рис. 14.2, б), подключенными к одному центру питания, что является некоторым их недостатком. Он устраняется в замкнутой одинарной (рис. 14.2, в) или двойной (рис. 14.2, г) сети, которая получает питание от двух ЦП. Еще большую надежность имеет узловая сеть (рис. 14.2, д), в которой подстанции и могут получать питание от трех ЦП. К более сложным относятся многоконтурные сети, отдельные участки которых могут выполняться одиночными либо двойными линиями (рис. 14.2, е) или полностью двойными линиями (рис. 14.2, ж).

В заключение заметим, что при построении схем сетей следует стремиться по возможности применять простые типы конфигураций, но обеспечивающие требуемую степень надежности, например, такие как двойные радиальные (рис. 14.1, ж, з), одинарная и двойная с питанием от двух ЦП (рис. 14.2, в, г).

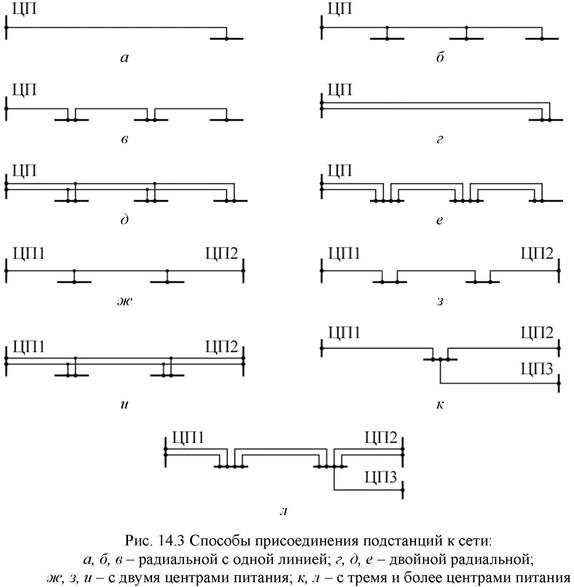

Конфигурация сети (рис. 14.1, рис. 14.2) является основой для выбора способа подключения подстанций. В радиальных сетях к одной линии может быть присоединена одна подстанция (рис. 14.3, а), несколько подстанций в виде ответвлений (рис. 14.3, б) или с заходом линии на каждую подстанцию (рис. 14.3, в). В радиальных сетях с параллельными линиями также может быть присоединена одна подстанция (рис. 14.3, г), несколько подстанций в виде ответвлений одновременно от двух линий (рис. 14.3, д) или с заходом общих линий на каждую подстанцию (рис. 14.3, е).

В сетях замкнутой конфигурации к линии между двумя центрами питания подстанции могут присоединяться в виде ответвлений (рис. 14.3, ж) либо с заходом линии на подстанции (рис. 14.3, з). Во втором случае каждая из подстанций превращается в проходную с возможностью транзита мощности в ту или другую сторону. При наличии двойных параллельных линий между двумя центрами питания подстанции могут подключаться в виде ответвлений от каждой линии (рис. 14.3, и). И при питании не менее чем по трем и более линиям с заходом их на подстанцию она превращается в узловую (рис. 14.3, к, л).

Способ присоединения подстанции к сети существенно влияет на ее схему электрических соединений, количество необходимых коммутационных аппаратов, другого электротехнического оборудования и, как следствие, на удобство эксплуатации и технико-экономические показатели сети.
