В транзисторе

Основные соотношения токов

Принцип работы биполярного транзистора

На эмиттерном переходе напряжение прямое, на коллекторном - обратное.

Напряжение E₁ в десятые доли вольта.

Напряжение E₂ составляет обычно десятки вольт.

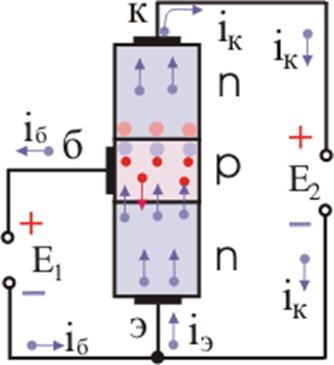

Движение электронов и дырок в транзисторе типа n-p-n.

Темные маленькие кружки со стрелками - электроны, красные - дырки, большие кружки - положительно и отрицательно заряженные атомы доноров и акцепторов.

1. I_э= I_к + I_б

2. I_б= αI_э + I_ko,

где α – коэффициент передачи тока эмиттера (α=I_k/I_э)

Обычно в плоскостных транзисторах α = 0,9 … 0,99.

3. I_б= I_э - I_к=(1-α_s)I_э - I_ko, если I_э=0, то I_б= -I_k0
