Тавровые и двутавровые сечения

Расчет сечений, имеющих полку в сжатой зоне (тавровых, двутавровых и т.п.), производят в зависимости от положения границы сжатой зоны:

а) если граница проходит в полке (рис.1.а), т.е. соблюдается условие

(3.24)(пос. фор.3.27.)

расчет производят как для прямоугольного сечения шириной ;

б) если граница проходит в ребре (рис.1. б.), т.е. условие (3.24) не соблюдается, расчет производят из условия:

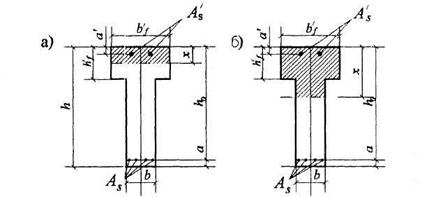

Рис.1 Положение границы сжатой зоны в тавровом сечении изгибаемого железобетонного элемента. а-в палке; б - в ребре

(3.24)(пос. фор.3.28.)

где А_0v - площадь сечения свесов полки, равная (b'_f -b) h'_f, при этом высоту сжатой зоны определяют по формуле:

(3.25)(пос. фор.3.29.)

и принимают не более ξ_Rh_o (см.пос.табл. 3.2).

Если х> ξ_Rh_o условие (3.28) можно записать в виде

(3.26)(пос. фор.3.30.)

где a_R – (см.пос.табл. 3.2).

При переменной высоте свесов полки допускается принимать значение h'_f равным средней высоте свесов. Ширина сжатой полки b'_f, вводимая в расчет, не должна превышать величин, указанных:

Значение b'_f вводимое в расчет, принимают из условия, что ширина свеса полки в каждую сторону от ребра должна быть не более 1/6 пролета элемента и не более:

а) при наличии поперечных ребер или при h'_f ≥ 0,1 h - 1/2 расстояния в свету между продольными ребрами;

б) при отсутствии поперечных ребер (или при расстояниях между ними, больших, чем расстояния между продольными ребрами) и при h'_f < 0,1 h - 6 h'_f;

в) при консольных свесах полки:

при h'_f ≥ 0,1 h - 6 h'_f,

при 0,05 h ≤ h'_f < 0,1 h - 3 h'_f;

при h'_f < 0,05 h - свесы не учитывают.

Требуемую площадь сечения сжатой арматуры определяют по формуле

(3.27)(пос. фор.3.31.)

где a_R – (см.пос.табл. 3.2); А_0v = (b'_f - b) h'_f

При этом должно выполняться условие h'_f ≤ ξ_Rh_o В случае, если h'_f > ξ_Rh_o, площадь сечения сжатой арматуры определяют как для прямоугольного сечения шириной b = b'_f по формуле (3.21).

Требуемую площадь сечения растянутой арматуры определяют следующим образом:

а) если граница сжатой зоны проходит в полке, т.е. соблюдается условие:

(3.28)(пос. фор.3.32.)

площадь сечения растянутой арматуры определяют как для прямоугольного сечения шириной b'f согласно фор.3.16 и 3.23;

б) если граница сжатой зоны проходит в ребре, т.е. условие (3.28) не соблюдается, площадь сечения растянутой арматуры определяют по формуле

(3.29)(пос. фор.3.33.)

где:

(3.30)(пос. фор.3.34.)

При этом должно выполняться условие a_т ≤ a_r (см.пос.табл. 3.2).
