Транзисторы

Транзисторы – это полупроводниковые приборы с тремя проводящими слоями (с двумя для полевых), с двумя p-n-переходами и тремя выводами, обеспечивают усиление электрических сигналов.

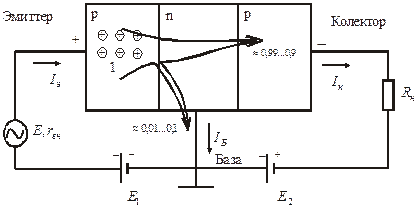

Специально изготовлены с тонкой базой, а эмиттерная область сильно легирована. Для нормальной работы включать, как показано на рисунке. При подключении транзистора указанным образом положительные заряды (дырки) из эмиттерной области переходят в базовую, где рекомбинируют с электронами, образуя ток базы I_б, приблизительно 0,01…0,1 от тока эмиттера. Основная часть дырок за счёт тонкой базы и легированной эмиттерной области диффундирует через базовый переход в коллекторную область где уносится на коллекторный электрод в поле источника Е₂, образуя ток коллектора I_к (0,99…0,9 от тока эмиттера). Существенно при этом, что соотношение между составляющими I_k и I_б постоянно, следовательно, изменяя небольшой по величине ток базы (мА) можно управлять большим током коллектора (сотни мА).

(4.2)

(4.3)

Наряду с указанными составляющими сумму тока составляют токи, обусловленные движением не основных носителей заряда (за счет распада ковалентных связей). Наиболее вредный I_ко – обратная составляющая коллекторного тока.
