Расчет усилителей при различных соединениях

Последовательное соединение

(7.5)

(7.6)

(7.7)

Параллельное соединение

(7.8)

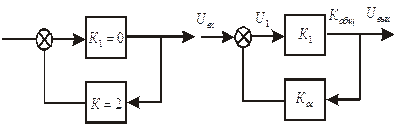

Соединение с обратной связью:

- положительная обратная связь

- отрицательная обратная связь

(7.9)

Лекция 8 13.03.2002

Введение отрицательной обратной связи приводит всегда к уменьшению коэффициента усиления в (1-К*К_ос) раз. Однако введение отрицательной обратной связи несмотря на уменьшение (1+К*К_ос) коэффициента усиления в (1+К*К_ос) увеличивается полоса пропускания и снизятся шумы.

Введение положительной обратной связи:

- при К₁*К_ос<1 приводит к увеличению коэффициента усиления.

- при К₁*К_ос³1 режим генерации. Усилитель прекращает нормальную работу усиления

Покажем расширение полосы пропуска при отрицательной обратной связи.

(8.1)

Дифференцируем по К₁:

(8.2)

(8.3)
