Параметры качества детали, которые регламентируются ее функциональным назначением и находят свое отражение в деталировочном чертеже, делятся на две группы:
- параметра качества поверхностей, ограничивающих деталь – унарные
отношения R(1) (свойства поверхностей);
- параметры точности относительного расположения поверхностей - бинарные отношения R(2) (основные и вспомогательные базы).
Для указания принадлежности рассматриваемой поверхности к базовому элементу используется следующий принцип ее кодирования с помощью пяти символов. Первые три символа идентифицируют тип БЭФа, четвертый и пятый символы – номер поверхности внутри БЭФа. Например, Ц0201 означает левый торец отверстия (БЭФ Ц02).
К первой группе параметров качества относятся следующие: точность, шероховатость, твердость, глубина дефектного слоя и другие показатели качества поверхностей. Ко второй группе относятся показатели точности относительного положения поверхностей, регламентированные метрологией.Значения этих параметров даны в таблице 7.2.
Таблиц 7.2

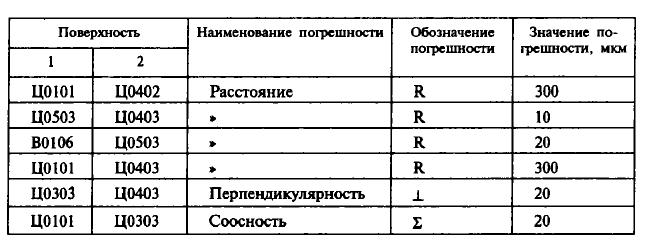

Параметры точности относительного положения БЭФов.
