Стены из трехслойных стальных панелей являются облегченными конструкциями с высокой степенью сборности, большой долговечностью, низкой трудоемкостью монтажа.
- Трехслойные панели типа «сэндвич» состоят из стальных облицовочных профилированных листов толщиной 0,8 мм и вспененного в полости между ними утеплителя из пенополиуретана с объемной массой 55 кг/м. Сцепление вспененной массы с облицовкой достигается после ее затвердения. Верхний и нижний торцы панелей гладкие. Боковые грани имеют одна форму паза, другая гребня. Неглубокая профилировка облицовочных листов, расположенная в шахматном порядке с внешней и внутренней стороны, придает некоторую жесткость панели в вертикальном направлении. Номинальная ширина таких панелей 1м, длина до 7,2 м.
Крепление вертикальных трехслойных панелей производится к противоветровым ригелям из холодногнутых швеллеров, закрепленных при помощи болтов к колоннам не более чем через 2 метра по высоте.
Цокольная часть стен выполняется из легкобетонных панелей. Оконные заполнения при ленточных и раздельных проемах - из всех применяемых в этих случаях оконных элементов (рис. 32,а).
|
|
|

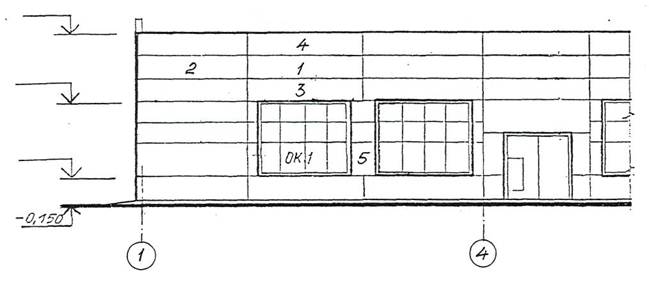

Рис. 31. Легкобетонные стеновые панели
а) фрагмент фасада; б) детали крепления панелей к железобетонной колонне; 1 - рядовые панели; 2 - угловые; 3 -перемычечные; 4 - парапетные; 5 - простеночные панели.
Рис.32 Трехслойные панели типа «сэндвич»
а) фрагмент фасада; б) типы металлических панелей и детали их крепления;
1 - стеновая панель; 2 - болт; 3 - ригель.
Вертикальный стык панелей, образуемый заведением гребня в паз, уплотняется при посредстве пружинящих стальных боковых фальцев и бруска из пенополиуретана, закладываемого между стыкуемыми элементами. Паз снабжен уплотнителем из губчатой резины и пороизола.
Горизонтальные стыки панелей выполняются в виде шва прямоугольного сечения. В шов закладывается прокладка из пенополиуретана, покрываемая с наружной стороны герметизирующей мастикой. После нанесения мастики горизонтальные швы зашиваются.
