Усилители. Параметры и характеристики усилителей

Усилителем называется устройство, предназначенное для увеличения мощности входного сигнала. Про­цесс усиления основан на преобразовании активным элементом (биполярным, полевым транзистором) энергии источника постоянного напряжения в энергию переменного напряжения на нагрузке при изменении сопротив­ления активного элемента под действием входного сигнала.

Усилители сигналов являются базовыми устройствами для построения сложных аналоговых электронных устройств. В зависимости от того, какой электрод транзистора является общим для входной и выходной цепей, разли-чают три схемы включения для биполярных (БТ) и полевых транзисторов (ПТ) соответственно: с общей базой или общим затвором (ОБ или ОЗ); с общим эмиттером или общим истоком (ОЭ или ОИ); общим коллектором или общим стоком (ОК или ОС).

коэффициент усиления по напряжению К_u = U_вых/U_вх;

коэффициент усиления по току К_i = I_вых/I_вх;

коэффициент усиления по мощности К_р = Р_вых/Р_вх.

Для многокаскадных усилителей коэффициент усиления определяется произведением коэффициентов усиления отдельных каскадов, выраженных в абсолютных единицах:

(раз) или суммой коэффициентов усиления, выраженных в децибелах:

Входное сопротивление усилителя представляет собой сопротивление между входными зажимами усилителя и определяется отношением входного напряжения ко входному току Z_вх = U_вх/I_вх. Характер входного сопротивления зависит от диапазона усиливаемых частот.

Выходное сопротивление определяют между выходными зажимами при отключенном сопротивлении нагрузки Z_вых = U_вых/I_вых.

Коэффициент демпфирования – отношение сопротивления нагрузки к выходному сопротивлению усилителя К_д = R_н/R_вых. Значение этого параметра лежит в пределах от 10 до 100.

КПД – отношение выходной мощности, отдаваемой усилителем в нагрузку, к общей мощности, потребляемой от источника питания .

Чувствительность – напряжение, которое нужно подать на вход усилителя, чтобы получить на выходе заданную мощность.

Динамический диапазон – отношение наибольшего допустимого значе-ния входного напряжения к его наименьшему допустимому значению

D = U_{вх макс}/U_{вх мин}.

Диапазон усиливаемых частот (полоса пропускания) – разность между верхней и нижней граничными частотами Δf = f_в – f_н, в которой коэффициент уси-ления изменяется по определенному закону с заданной точностью.

Линейные искажения определяются зависимостями параметров транзисторов от частоты и реактивными элементами усилительных устройств. Линейные искажения бывают трех видов: частотные, фазовые и переходные.

25. Линейные и нелинейные искажения усилителей.

Кроме получения необходимого коэффициента усиления сигнала необходимо, чтобы усилитель не изменял его формы. Отклонение формы выходного сигнала от формы входного принято называть искажениями. Искажения бывают двух видов: нелинейные и линейные.

Источником нелинейных искажений является нелинейность вольт-амперных характеристик элементов усилителя. При подаче па вход усилителя напряжения синусоидальной формы из-за нелинейности входной и выходной характеристики транзистора форма входного и выходного токов может отличаться от синусоидальной из-за появления составляющих высших гармоник. Это относится как к синусоидальному входному напряжению, так и ко входному сигналу любой другой формы. Уровень нелинейных искажений характеризуется коэффициентом нелинейных искажений (клир-фактор) усилителя, выраженным в процентах

где P2, P3, Pn – мощности, выделяемые в нагрузке под воздействием 2-й, 3-й, n-й гармонических составляющих напряжения (U2, U3, Un); P1 – мощность в нагрузке, обусловленная основной гармонической составляющей напряжения U1.

При оценке нелинейных искажений в большинстве случаев учитывают только вторую и третью гармоники, поскольку более высокие гармоники имеют малую мощность. Для многокаскадного усилителя общий коэффициент нелинейных искажений принимается равным сумме коэффициентов нелинейных искажений отдельных каскадов

Нелинейные искажения зависят от амплитуды входного сигнала и не свя- заны с его частотой. Для уменьшения искажения формы выходного сигнала входной сигнал должен иметь малую амплитуду. В связи с этим в многокас- кадных усилителях нелинейные искажения в основном возникают в предоко- нечных и выходных каскадах, на входе которых действуют сигналы большой амплитуды.

Линейные искажения определяются зависимостями параметров транзи-сторов от частоты и реактивными элементами усилительных устройств. Линейные искажения бывают трех видов: частотные, фазовые и переходные.

Частотные искажения связаны с несовпадением реальных и идеальных характеристик в рабочем диапазоне частот. Эти искажения зависят лишь от частоты усиливаемого сигнала.

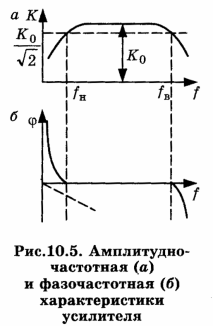

Зависимость коэффициента усиления от частоты входного сигнала К=F(f) принято называть амплитудно-частотной (частотной) характеристикой (АЧХ) рис. 10.5,а.

Идеальная АЧХ параллельна оси частот. Реально, гармонические составляющие входного сигнала усиливаются усилителем неодинаково, поскольку реактивные сопротивления элементов схемы по-разному зависят от частоты. Типичным для АЧХ является наличие так называемой области средних частот, в которой К почти не зависит от частоты и обозначается К₀ В диапазоне низких и высоких частот амплитудно-частотная характеристика спадает, имея неравномерность усиления

Частотные искаженияв усилителе всегда сопровождаются наличием сдвига фаз между входным и выходным сигналами, что вызывает появление фазовых искажений. Под фазовыми искажениями подразумевают сдвиги 250 фаз, вызванные реактивными элементами усилителя, а поворот фазы усилительным каскадом не учитывается. Фазовые искажения усилителя оцениваются его фазочастотной характеристикой ϕ=F(f). График фазочастотной характеристики представляет собой зависимость угла сдвига фазы между входным и выходным напряжениями усилителя от частоты (рис. 10.5,б). Фазовые искажения в усилителе отсутствуют, когда фазовый сдвиг линейно зависит от частоты. Идеальной фазочастотной характеристикой является прямая линия, начинающаяся в начале координат (рис. 10.5,б пунктирная линия). На практике амплитудно-частотную и фазочастотную характеристики удобнее строить в логарифмическом масштабе по оси частот. Это удобно тем, что растягивается область нижних и сжимается область верхних частот.

Переходная характеристика выражает зависимость от времени выходного напряжения усилителя, на вход которого подан мгновенный скачок напряжения (рис. 10.7).

Эта характеристика определяет процесс перехода усилителя из одного состояния в другое. Скачкообразное изменение входного напряжения позволяет выяснить реакцию усилителя на это воздействие сразу в двух режимах: переходном и стационарном. Характер переходного процесса в усилителе во многом зависит от наличия реактивных элементов L, C, которые препятствуют мгновенному изменению тока в индуктивности и напряжения на емкости. Напряжение на выходе не может измениться скачкообразно при подаче на вход импульса.

Время, в течение которого фронт нормированной переходной характеристики нарастает от уровня 0,1 до уровня 0,9, называется временем нарастания tнар. Превышение мгновенного значения напряжения над установившимся называют выбросом δ и выражают в процентах. Существует так называемое критическое значение выброса, при котором δ не зависит от числа каскадов усилителя. Неравномерность вершины нормированной переходной характеристики обозначается через Δ, измеряется как и выброс в процентах от стационарного значения и не должна превышать 10 % для усилителей высоко- качественного воспроизведения.
