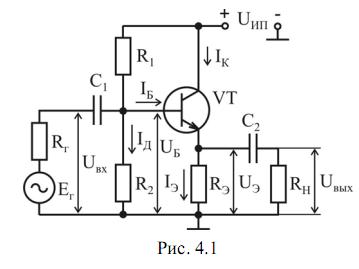

В зависимости от того, какой из электродов полевого транзистора в усилительной схеме является общим для входной и выходной цепей, используются схемы: с общим затвором (ОЗ), с общим истоком (ОИ) и общим стоком (ОС). Наиболее распространенной является схема с ОИ, аналогичная схеме включения биполярного транзистора с ОЭ (смотреть рисунок 3.9). Схема с общим стоком (истоковый повторитель) аналогична эмиттерному повторителю (смотреть рисунок 4.1).

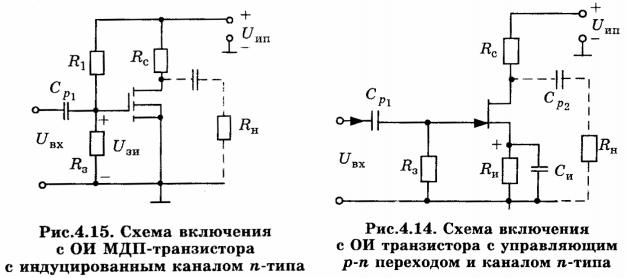

На практике питание схем осуществляется от одного общего источника напряжения. При подаче питания на полевые транзисторы с управляющим p–n переходом, для которых стоковое напряжение и напряжение на затворе должны быть разного знака, необходимое напряжение на затворе может быть создано с помощью цепочки автоматического смещения RиCи, включенной в цепь истока (рис. 4.14).
Полевые транзисторы с индуцированным каналом, у которых стоковое напряжение и напряжение на затворе имеют одинаковую полярность, смещение на затвор подается обычно с помощью делителя напряжений R1 и R3(рис. 4.15).
