Схема защищенной закрытой и незащищенной открытой подсетей

Если в составе локальной сети имеются общедоступные открытые серверы, то их целесообразно вынести как открытую подсеть до МЭ (рис. 9.7).

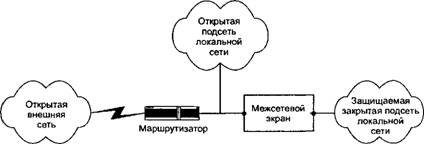

Рис. 9.7. Схема с защищаемой закрытой и не защищаемой открытой подсетями

Этот способ обладает высокой защищенностью закрытой части локальной сети, но обеспечивает пониженную безопасность открытых серверов, расположенных до МЭ.

Некоторые МЭ позволяют разместить эти серверы на себе. Однако такое решение не является лучшим с точки зрения безопасности самого МЭ и загрузки компьютера. Схему подключения МЭ с защищаемой закрытой подсетью и не защищаемой открытой подсетью целесообразно использовать лишь при невысоких требованиях по безопасности к открытой подсети.

Если же к безопасности открытых серверов предъявляются повышенные требования, тогда необходимо использовать схему с раздельной защитой закрытой и открытой подсетей.
