Блок ЦБКИ (центральный блок контроля информации) обеспечивает взаимодействие между АСОТП и машинистом, обеспечения звуковой и визуальной информации,регистрации событий в реальном времени и диагностики неисправностей Системы.
Рис. 36 Рис. 37

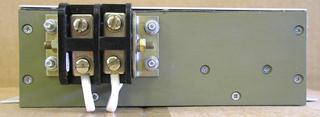

На лицевой панели (рис. 36) расположены: светодиод красного цвета «Пожар», светодиод жёлтого цвета «Неисправность», 4 светодиода активного состояния кнопки управления, а также 4 кнопки управления и гнездо разъёма PS/2 для подключения наладочного стенда. На задней панели блока ЦБКИ (рис. 37) расположен разъём подключения питания блока и линий ТМ системы.
Блок ПЦБК (промежуточный центральный блок контроля) предназначен для контроля пожарной ситуации в защищаемых объёмах, отключения ЦУ вагона при пожаре, формирования данных о состоянии АСОТП и передачи их на ЦБКИ.

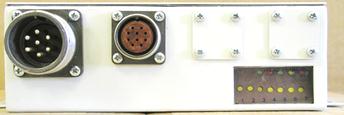

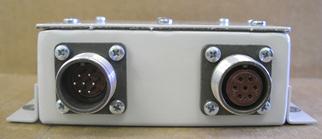

Рис. 38 Рис. 39
Блок ЛБК (локальный блок контроля) контролирует пожарную ситуацию в отдельно взятом объёме и формирует данные о состоянии ДПС и ИСТ в отдельно взятом объёме для ПЦБК.
|
|
|
Рис. 40 Рис. 41

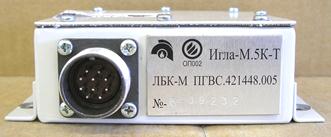

На лицевой панели блока ЛБК (рис. 40) расположен разъём для подключения питания и связи с ЛБК.
На задней панели блока ЛБК (рис. 41) расположены: разъём для подключения кабеля связи ДПС и
разъём для подключения кабеля пуска ИСТ системы.
Датчик Пожарной Сигнализации (ДПС).
Предназначен для определения изменения температуры в защищаемом объёме и формирования сигнала ТермоЭлектроДвижущей Силы (ТЭДС) батареи термопар (рис. 42).
Рис. 42
