| Показатели | БТМ-3 | БТМ-4М | ТМК-2 | ТМК-3 | |
| Базовая машина | АТТ | 2С7М | икт | К-703МВ | |
| Мощность двигателя, кВт (л.с.) | 305(415) | 617 (840) | 275 (375) | 246 (335) | |
| Техническая производительность, м/ч: | |||||
| в талых грунтах | |||||
| в мерзлых грунтах | - | ||||
| Максимальная транспортная скорость, км/ч | 35,5 | ||||
| Габаритные размеры в транспортном положении, мм | |||||
| длина | |||||
| ширина | |||||
| высота | |||||
| Масса, т | 27,7 | 47,8 | 27,2 | 23,1 | |
| Расчет, человек | |||||

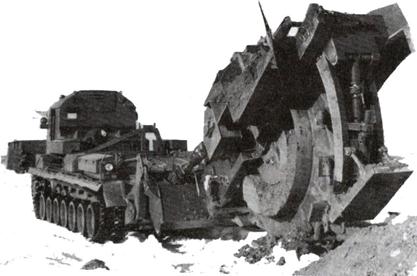

 Рис. 52. Траншейная машина БТМ-4М
| |||||
Котлованные машины (рис. 53) предназначены для отрывки котлованов под фортификационные сооружения и укрытия для специальной и боевой техники при инженерном оборудовании позиций войск и пунктов управления. (Табл. 21).
Котлованные машины состоят из гусеничного тягача, основного рабочего органа (для отрывки котлованов) - фрезы с роторным метателем и вспомогательного - бульдозерного оборудования. Бульдозерное оборудование предназначено для подготовки площадки под котлован, выравнивания дна котлована и аппарелей, засыпки выемок. Машина МДК-3 имеет рыхлитель, позволяющий разрабатывать мерзлый и твердый грунт на глубину до 0,3 м.
|
|
|
Таблица 21
| Показатели | МДК-2М | мдк-з |
| Базовая машина | АТТ | мтт |
| Мощность двигателя, кВт (л.с.) | 305 (415) | 522 (710) |
| Техническая производительность, м3/ч: | ||
| Размеры отрываемого котлована, м | ||
| ширина по дну | 3,6 | 3,7 |
| глубина | до 3,5 | до 4,5 |
| Максимальная транспортная скорость, км/ч | 35,5 | |
| Габаритные размеры в транспортном положении, мм | ||
| длина | ||
| ширина | ||
| высота | ||
| Масса, т | 39,5 | |
| Расчет, человек |

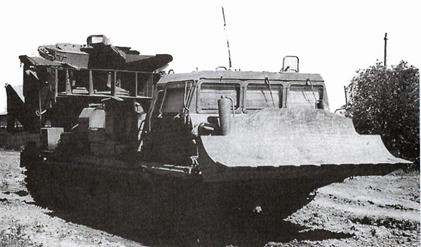

 Рис. 53. Котлованная машина МДК-З
|
Полковая землеройная машина ПЗМ-2 предназначена для отрывки траншей и котлованов при оборудовании позиций войск и пунктов управления. В талых грунтах машина обеспечивает отрывку траншей и котлованов, в мерзлых - только траншей.
Тактико-техническая характеристика ПЗМ-2
| Базовая машина | Т-155 |
| Мощность двигателя, кВт (л.с.) | 121 (165) |
| Техническая производительность при отрывке: | |
| котлованов, мЗ/ч | |
| траншей, м/ч: | |
| в талых грунтах | |
| в мерзлых грунтах | |
| Максимальная транспортная скорость, км/ч | |
| Масса, т | 12,8 |
| Расчет, человек | |
Рабочее оборудование ПЗМ-2 смонтировано на базе колесного тягача и состоит из цепного рабочего органа с роторным метателем, тяговой лебедки и бульдозерного оборудования.
К универсальным землеройным машинам относятся войсковые экскаваторы
(рис. 54), которые предназначены для механизации земляных и погрузочных работ при оборудовании позиций, районов расположения войск и пунктов управления. (Табл. 22).
|
|
|

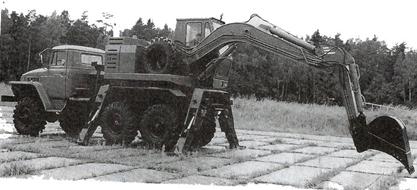

 Рис. 54. Войсковой экскаватор ЭОВ-3521
|
Таблица 22
