Работа «Детектирование ФМ и ЧМ сигналов» содержит пять заданий:
1. Снятие характеристики детектирования фазового детектора.
2. Исследование влияния индекса модуляции (М) ФМ сигнала на форму и уровень выходного сигнала фазового детектора.
3. Исследование влияния фазового сдвига ФМ сигнала в линии связи на выходное напряжение фазового детектора.
4. Снятие статической характеристики детектирования частотного детектора и определение оптимальных параметров ЧМ сигнала при dF = 5 кГц.
5. Снятие статической характеристики детектирования частотного детектора и определение оптимальных параметров ЧМ сигнала при dF = 10 кГц.
В данной работе в качестве частотного детектора используется частотный дискриминатор, реализующий метод преобразования ЧМ в ФМ с последующим фазовым детектированием.

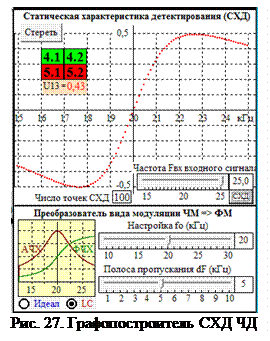

Для снятия статических характеристик детектирования (СХД) частотных детекторов (ЧД) при выполнении заданий 4 и 5 используется графопостроитель СХД ЧД (рис. 27). Для снятия СХД в ручном режиме (по точкам) имеется движковый регулятор «Частота Fвх входного сигнала». Возможна автоматизация процесса снятия СХД нажатием кнопки «СХД». Преобразователь вида модуляции ЧМ => ФМ реализован в двух вариантах, как идеальный (опция «Идеал» с АЧХ вида К (f – f 0) = 1 и линейной ФЧХ φ(f) = k (f – f 0)), так и реальный (опция «LC» на одиночном колебательном контуре
|
|
|
).
Имеются органы настройки этих преобразователей «Настройка f0 (кГц)» и «Полоса пропускания dF (кГц)».
