Ручной лот

Лотом называется прибор, с помощью которого измеряют глубины под днищем судна. Навигационные лоты различных типов предназначены для измерения глубин в 500 м и более. Лоты бывают ручные, механические и ультразвуковые (эхолоты). На маломерных судах можно пользоваться только ручным лотом.

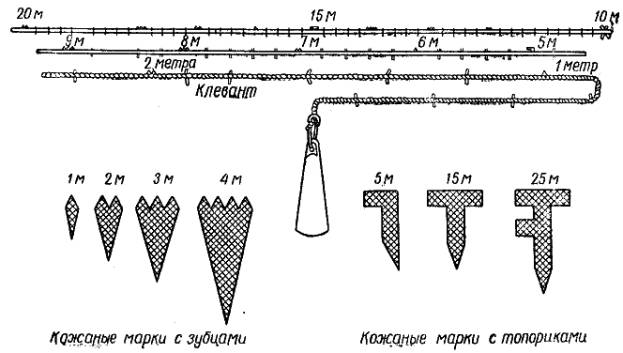

Рис. 19. Устройство и схема разбивки ручного лота

Ручной лот предназначен для измерения глубин не свыше 40—50 м. Лот состоит из гири и лотлиня (рис. 19). Гиря представляет собой свинцовую пирамиду весом 3—5 кг, в нижнем основании которой сделана выемка. К верхней части гири крепится небольшая проволочная стропка, обшитая кожей. Кожа предохраняет лотлинь от перетирания и обрыва. К стропке крепится трос-лотлинь длиной 52 м из пенькового линя или плетеного фала толщиной 20—25 мм. Рекомендуется выбирать такой трос, чтобы вес троса длиной 52 м не превышал веса гири, иначе будет трудно определить момент касания гирей грунта и точно измерить глубину моря.

Перед разбивкой трос сначала вымачивают, вытягивают, затем просушивают. Схема разбивки показана на рис. 72. Сама гиря и стропка в разбивку лотлиня не входят. В местах разбивки в трос вплесниваются марки из кожи и цветных флагдухов по схеме:

5 м — кожаная марка с одним топориком

15»»» с двумя топориками

25»»» с тремя топориками

35»»» с четырьмя топориками

45»»» с пятью топориками

10»»» красный флагдух

20»»» синий флагдух

30»»» белый флагдух

40»»» желтый флагдух

50»»» бело-красный флагдух.

В каждой пятерке маркировка на метры выполняется по схеме:

1 м — кожаная марка с одним зубом

2»»» с двумя зубцами

3»»» с тремя зубцами

4»»» с четырьмя зубцами.

Так получают шкалу для отсчета глубины.

У лотов, предназначенных для точного промера глубин, первые 15 м лотлиня разбиты по 0,2 м и обозначены марками в виде небольших ремешков.

Лотом можно пользоваться для измерения глубины моря, обнаружения дрейфа судна, стоящего на якоре, контроля постановки судна на якорь и съемки с якоря в темное время суток.

Перед бросанием лота в выемку гири закладывают смесь сала с толченым мелом или мылом. К этой смеси прилипают частицы грунта, ил, песок, ракушки и т. д., по которым определяется характер грунта. Определение глубины производят с наветренного борта, чтобы судно не навалило на лотлинь. Если судно на ходу, то лот бросают вперед по курсу так, чтобы к моменту падения гири на грунт лотлинь находился вертикально. По нанесенным маркам в этот момент определяют глубину моря. Измерение глубины на ходу требует от измеряющего большого опыта и сноровки. Неопытный человек может неудачно выбросить лот и заденет им себя или других.

Чтобы обнаружить дрейф судна, стоящего на якоре, с носовой части судна спускают лот до грунта, дают немного «слабины» (ослабляют), закрепляют за какое-либо устройство на палубе и ждут некоторое время. Затем проверяют положение лотлиня: если он натянут прямо по носу, это значит, что судно под действием ветра или течения дрейфует и якорь не держит.

После работы лотлинь просушивают. Периодически производят проверку длины и разбивки лотлиня по точно измеренным отметкам на палубе судна.

На малых судах более удобным средством измерения глубины является метршток, представляющий собой деревянный гладко выструганный шест, окрашенный черно-белыми полосами шириной 10 см каждая. При проходе мелководных участков и подходе к берегу в условиях ограниченной видимости измеряют глубину метрштоком непосредственно с носа судна и по характеру изменения глубины определяют возможность безопасного подхода к берегу. Иногда метршток называют наметкой.
