Деревянные настилы

Дощатые настилы подразделяют на двойные перекрестные дощато-гвоздевые, одинарные сплошные и разреженные. Выбор типа настила взаимосвязан с видом водоизоляционного ковра, утеплителя и условиями изготовления настила.

Сплошной дощатый настил применим в покрытиях зданий при рулонной кровле, кровле из металлочерепицы, гибкой черепицы и других. В утепленных покрытиях поверх настила укладывают твердый плитный утеплитель, поверх которого устраивается цементно-песчаная стяжка и наклеивается рулонный ковер. Либо устраивается стальной профилированный настил и подобные ему без применения цементной стяжки. Рис.6.

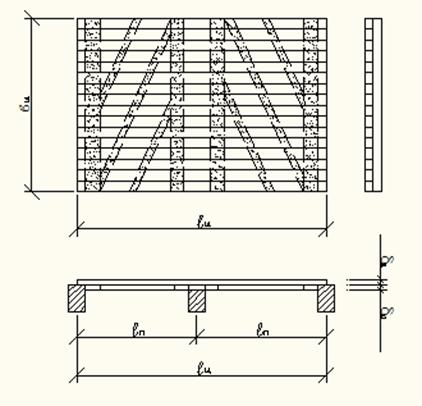

Рис.6. Одиночный щитовой настил.

Разреженные дощатые настилы (обрешётка) служат основанием асбестоцементных, стеклопластиковых волнистых плит и черепичной кровли. Волнистые асбестоцементные листы марки ВО укладывают на отдельные бруски при расстоянии между ними до 50 см. Рис.7. Дощатые настилы изготавливают из досок 3-го сорта толщиной 25 40 мм и более, шириной 125,150 мм и менее, соединенных гвоздями. Длина досок настила должна быть не более 3 м. Между досками и щитами настилов следует предусмотреть зазоры.

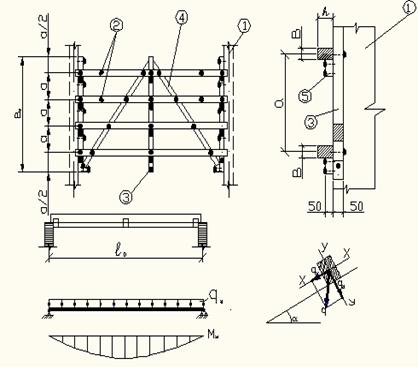

Кровельные однослойные дощатые щиты должны иметь решетку, состоящую из поперечин и раскосов, с целью обеспечения жесткости в плоскости ската. Рис.7. Щитовая обрешётка (план, разрез, деталь узла, расчётные схемы при расчёте соответственно на нормальную и скатную составляющие нагрузок для 1-го и 2-го сочетания): 1- верхний пояс стропильной конструкции; 2- обрешётины; 3- поперечина щита; 4- раскосы; 5- опорная бобышка.

26

Двойной перекрёстный настил состоит из двух слоёв: нижнего рабочего и верхнего защитного. Рабочий слой представляет собой разреженный ряд более толстых досок, который воспринимает все нагрузки. Толщина досок рабочего слоя принимается от 19 до 40 мм и более, ширина 100 150 мм. Защитный слой из досок минимальной толщины 16 мм шириной 60 100 мм укладывают вплотную под углом 45 60⁰.

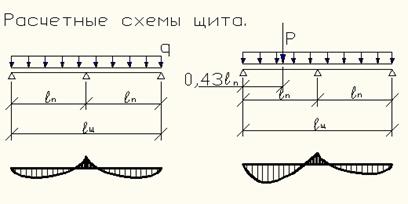

Конструктивная и расчётная схемы зависят от способа укладки настила: по скату крыши в случае опирания щита не менее чем на 3 опоры (прогоны кровли) или поперёк ската в случае опирания непосредственно на верхние пояса стропильных конструкций. В первом случае - это двухпролётная схема с расчётной длиной равной половине длины щита, во втором - однопролётная схема с расчётной длиной равной длине щита настила в осях (см. рис.7).

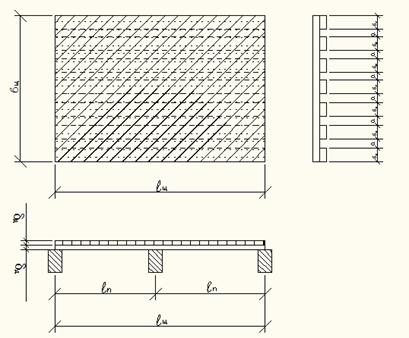

Рис.8. Двойной перекрёстный дощато-гвоздевой настил.
