РАСЧЕТНОЕ ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Z УЧАСТИЯ ГОРЮЧИХ ГАЗОВ И ПАРОВ НЕНАГРЕТЫХ ЛЕГКОВОСПЛАМЕНЯЮЩИХСЯ ЖИДКОСТЕЙ ВО ВЗРЫВЕ
Материалы настоящего приложения применяются для случая 100 m (r г,п Vсв) < 0,5 С нкпр, где С нкпр - нижний концентрационный предел распространения пламени газа или пара, % (об.), и для помещений в форме прямоугольного параллелепипеда с отношением длины к ширине не более 5.
1. Коэффициент Z участия горючих газов и паров легковоспламеняющихся жидкостей во взрыве при заданном уровне значимости Q (С > ) рассчитывается по формулам:
при Х нкпр£ и Y нкпр£
, (1)
при Х нкпр > и Y нкпр >
, (2)
где С 0 - предэкспоненциальный множитель, % (об.), равный:
при отсутствии подвижности воздушной среды для горючих газов
С 0 = 3,77×103 , (3)
при подвижности воздушной среды для горючих газов
С 0 = 3×103 , (4)
при отсутствии подвижности воздушной среды для паров легковоспламеняющихся жидкостей
, (5)
при подвижности воздушной среды для паров легковоспламеняющихся жидкостей
, (6)
т - масса газа или паров ЛВЖ, поступающих в объем помещения в соответствии с разделом 3, кг; δ - допустимые отклонения концентраций при задаваемом уровне значимости Q (С > ), приведенные в таблице П1; Х нкпр, Y нкпр, Z нкпр - расстояния по осям X, Y и Z от источника поступления газа или пара, ограниченные нижним концентрационным пределом распространения пламени соответственно, м; рассчитываются по формулам (10 - 12) приложения; L, S - длина и ширина помещения соответственно, м; F - площадь пола помещения соответственно, м2; U - подвижность воздушной среды, м×с-1; С н - концентрация насыщенных паров при расчетной температуре t p, °C, воздуха в помещении, % (об.).
Концентрация С н может быть найдена по формуле
, (7)
где Р н - давление насыщенных паров при расчетной температуре (находится из справочной литературы), кПа; Р 0 - атмосферное давление, равное 101 кПа.
Таблица П1
Характер распределения концентраций | Q (C > ) | δ |
Для горючих газов при отсутствии подвижности воздушной среды | 0,1 | 1,29 |
0,05 | 1,38 | |
0,01 | 1,53 | |
0,003 | 1,63 | |
0,001 | 1,70 | |
0,000001 | 2,04 | |
Для горючих газов при подвижности воздушной среды | 0,1 | 1,29 |
0,05 | 1,37 | |
0,01 | 1,52 | |
0,003 | 1,62 | |
0,001 | 1,70 | |
0,000001 | 2,03 | |
Для паров легковоспламеняющихся жидкостей при отсутствии подвижности воздушной среды | 0,1 | 1,19 |
0,05 | 1,25 | |
0,01 | 1,35 | |
0,003 | 1,41 | |
0,001 | 1,46 | |
0,000001 | 1,68 | |
Для паров легковоспламеняющихся жидкостей при подвижности воздушной среды | 0,1 | 1,21 |
0,05 | 1,27 | |
0,01 | 1,38 | |
0,003 | 1,45 | |
0,001 | 1,51 | |
0,000001 | 1,75 |
Величина уровня значимости Q (С> ) выбирается, исходя из особенностей технологического процесса. Допускается принимать Q (С> ) равным 0,05.

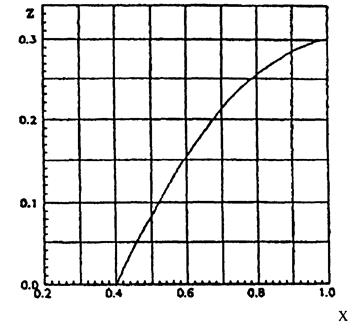

2. Величина коэффициента Z участияпаров легковоспламеняющихся жидкостей во взрыве может быть определена по графику, приведенному на рисунке.
Значения X определяются по формуле
, (8)
где С * - величина, задаваемая соотношением
С* = jС ст, (9)
где j - эффективный коэффициент избытка горючего, принимаемый равным 1,9.
3. Расстояния Х нкпр, Y нкпр и Z нкпр рассчитываются по формулам:
; (10)
; (11)
, (12)
где К 1 - коэффициент, принимаемый равным 1,1314 для горючих газов и 1,1958 для легковоспламеняющихся жидкостей; К 2 - коэффициент, принимаемый равным 1 для горючих газов и К 2 = Т /3600 для легковоспламеняющихся жидкостей; К 3 - коэффициент, принимаемый равным 0,0253 для горючих газов при отсутствии подвижности воздушной среды; 0,02828 для горючих газов при подвижности воздушной среды; 0,04714 для легковоспламеняющихся жидкостей при отсутствии подвижности воздушной среды и 0,3536 для легковоспламеняющихся жидкостей при подвижности воздушной среды; Н - высота помещения, м.
При отрицательных значениях логарифмов расстояния Х нкпр, Y нкпр и Z нкпр принимаются равными 0.
