Цель работы. Тема работы: «Исследование преобразователей

Лабораторная работа №3

Тема работы: «Исследование преобразователей

Постоянного напряжения»

Цель работы

1. Изучить методику моделирования мостового широтно-импульсного преобразователя в установившихся и динамических режимах с помощью программы MATLAB.

2. Исследование характеристик (регулировочной, внешней, электромагнитной и энергетической) широтно-импульсного преобразователя (ШИП),

получение осциллограммы токов и напряжений исследуемых электромагнитных процессов в ШИП.

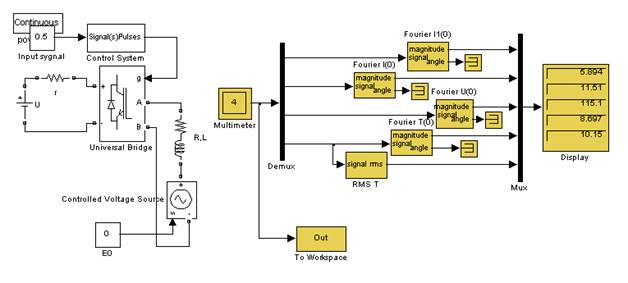

Модель для исследования мостового широтно-импульсного преобразователя с поочередным законом управления показана на рисунок 3.1.

Рисунок 3.1 - Виртуальная модель мостового ШИП

Она содержит:

-источник постоянного напряжения (U =240 В);

-активно- индуктивную нагрузку (R, L);

- управляемую противо ЭДС в цепи нагрузки (Controlled Voltage Source);

-блок Multimeter для измерения токов и напряжений в схеме;

-блок для измерения среднего значения тока питания (Fourier I1 (0));

-блок для измерения среднего значения тока нагрузки (Fourier I (0))

-блок для измерения среднего значения напряжения на нагрузку

(Fourier U (0));

-блок для измерения среднего значения тока силового полупроводникового модуля (FourierТ (0));

-блок для измерения действующего значения тока силового полупроводникового модуля (RMS Т);

-цифровой дисплей;

-блок (To Workspace) для записи и последующей обработки электромагнитных процессов;

-библиотечный блок управления ШИП (Control system), реализующий поочередное управление:

В блоке Display измеряемые величины представлены в следующей последовательности:

-средний ток питания;

-средний ток нагрузки;

-среднее напряжение на нагрузке;

-средний ток в силовом полупроводниковом модуле;

-действующий ток в силовом полупроводниковом модуле.

№	R	Iср.пит	Iн	Uн	Iср.в	Iв
		26.29	52.45	104.9	39.35	45.46
		11.32	22.48	112.4	16.89	19.56
		5.894	11.51	115.1	8.697	10.15
		4.06	7.737		5.894	5.959
		3.152	5.826	116.5	4.486	5.371
		2.617	4.672	116.8	3.642	4.427

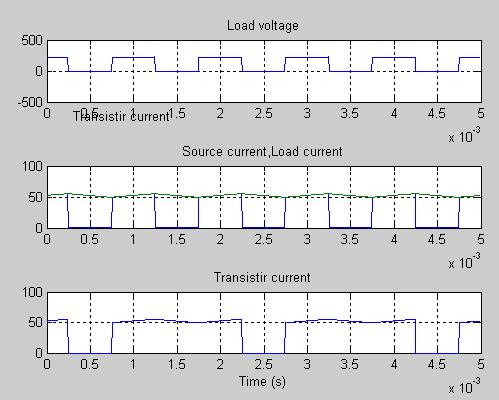

Рисунок 3.5 - Электромагнитные процессы в ШИП

Рисунок 3.6 - Регулировочная характеристика ШИП

Рисунок 3.7 - Внешняя характеристика ШИП

Рисунок 3.9 - Электромагнитные характеристики ШИП

Выводы:

1.Напряжение на зажимах ШИП падает с увеличением током нагрузки приблизительно по линейному закону.

2.Полученная регулированная характеристика ШИП является возрастающей функцией напряжения нагрузки от напряжения управления примерно по линейному закону.

3.Полученная зависимость тока питания от тока нагрузки возрастает по линейному закону
