Формовка по разъемной модели с перекидным болваном

Формовку с перекидным болваном применяют при единичном производстве мелких отливок, имеющих полости, выполняемые песчаным болваном вместо стержня. Болван - любая часть формы, выступающая за плоскость разъема. Технологический процесс изготовления литейной формы начинается с изготовления верхней полуформы.

1) На модельную плиту установить верхнюю часть модели плоскость разъема, обращенной к модельной плите (рис. 10.5, а).

2) Установить модель стояка и при необходимости модель выпора.

3) Установить верхнюю опоку.

4) Изготовить верхнюю полуформу в последовательности предусмотренной пп. 3…9 (подразд. 10.3.1) (рис. 10.5, б).

5) Извлечь модель стояка и выпора.

6) На заформованную полуформу наложить модельную плиту.

7) Заформованную полуформу вместе с плитой перевернуть на 180°.

8) Для облегчения извлечения модели из формы сделать подрезку (рис.10.5, в).

9) Образовавшуюся поверхность посыпать разделительным песком или графитом.

10) Установить вторую половину модели.

11) Изготовить (заформовать) перекидной болван.

12) Поверхность болвана загладить гладилкой и посыпать разделительным песком или графитом (рис. 10.5, г).

13) Установить нижнюю опоку по центрирующим штырям

14) Изготовить нижнюю полуформу в последовательности, предусмотренной пп. 3…9 (подразд. 10.3.1) (рис. 10.5, д).

15) Снять нижнюю полуформу.

16) Извлечь нижнюю половину модели из полуформы.

17) Накрыть нижней полуформой (без модели) верхнюю полуформу.

18) Перевернуть собранную форму на 180° (рис. 10.5, е).

19) Снять верхнюю полуформу.

20) Извлечь верхнюю половину модели из полуформы.

21) При необходимости форму отремонтировать и загладить.

22) Собрать литейную форму, для чего:

- при наличии стержней установить их в нижнюю полуформу;

- по центрирующим штырям накрыть нижнюю полуформу верхней (рис.10.5, ж).

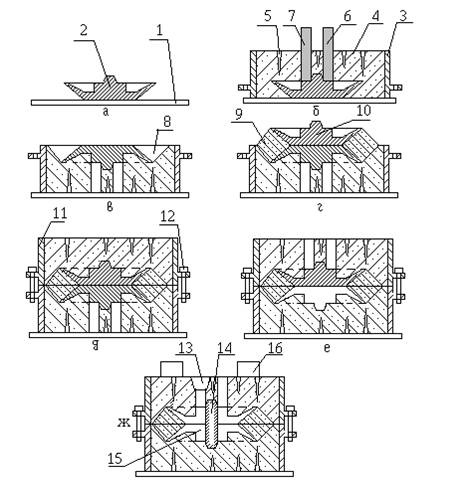

1 - модельная плита; 2 - верхняя часть модели; 3 - верхняя опока; 4 - формовочная смесь; 5 - вентиляционные наколы; 6 - модель выпора,7 - модель стояка; 8 - поверхность подрезки в верхней части формы; 9 - перекидной болван; 10 - нижняя часть модели; 11 - нижняя опока; 12 - центрирующий штырь; 13 - литниковая воронка; 14 - стержень; 15 - полость литейной формы;16 - груз.

Рисунок 10.5 - Схема формовки в опоках по разъемной модели с перекидным болваном
