Для создания видимого разрыва на ВЛЗ 6-10кВ возможно применение линейного разъединителя типа SZ24. Он представляет собой комплект из трех однофазных разъединителей. Каждый однофазный разъединитель состоит из натяжного полимерного изолятора и смонтированных на нем подвижного и неподвижного контактов.

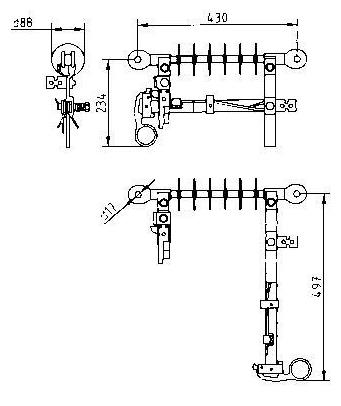

Рис.6 Линейный разъединитель SZ24
Монтаж разъединителя возможен в двух вариантах. Первый вариант – монтаж разъединителя осуществляется на опоре анкерного типа, при этом фазы разъединителя заменяют собой натяжные изоляторы. Таким образом, изолирующая подвеска «траверса-натяжной изолятор- натяжной зажим» заменяется подвеской «траверса- фаза линейного разъединителя – натяжной зажим». Второй вариант – монтаж каждой фазы разъединителя осуществляется в разрыве провода между двумя натяжными зажимами. Операции с линейным разъединителем производятся с помощью оперативной изолирующей штанги СТ48.64.
Рис.7 Концевая траверса. Переход КЛ-ВЛ. Использование ОПН.
Рис.8 Промежуточная опора. Крепление посредством двух анкерных зажимов.
|
|
|

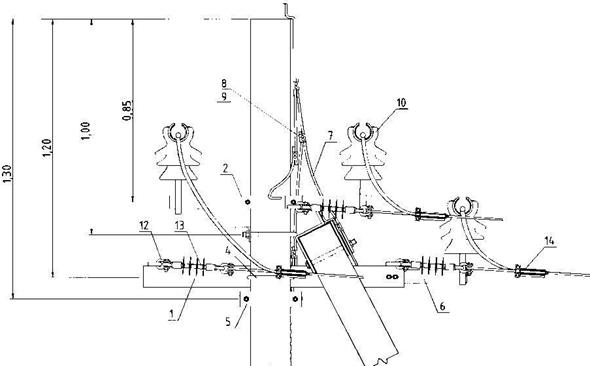

Рис.9 Ответвительная опора. SZ24 используется также для секционирования и оперативного отключения линии при проведении ремонтных и других работ.

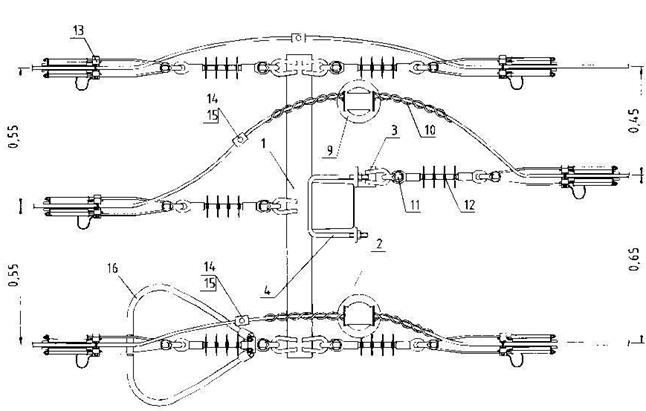

Рис.10 Анкерная (концевая) опора (одноцепная)
Рис.11 Ответвительная анкерная опора (одноцепная).

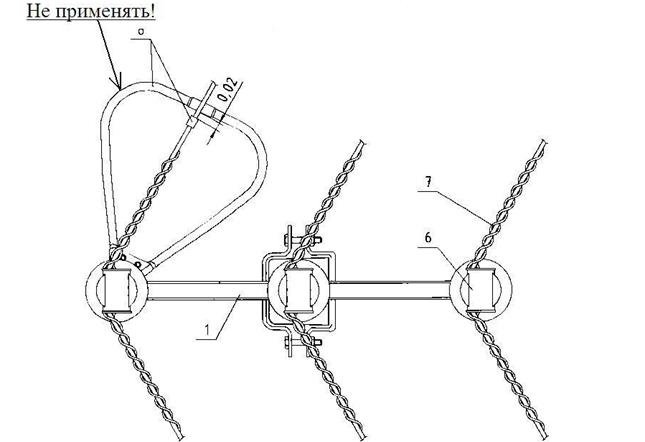

Рис. 12 Угловая промежуточная опора (одноцепная)

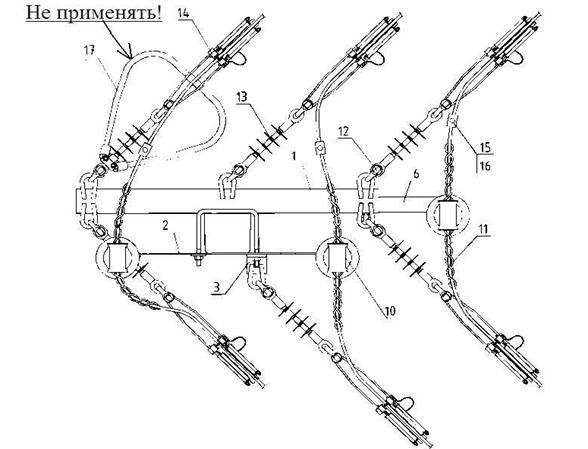

Рис.13 Анкерная угловая опора (одноцепная)
