Составление спецификации арматурных элементов

Проектом предусмотрено армирование фундаментов готовыми арматурными сетками, доставленными на строительную площадку автотранспортом. Размеры сеток не должны превышать размеров кузова автомобиля более чем на 1,5м., так например: размеры кузова МАЗ-200 - 4,5´2,48м, грузоподъемность – 7т.

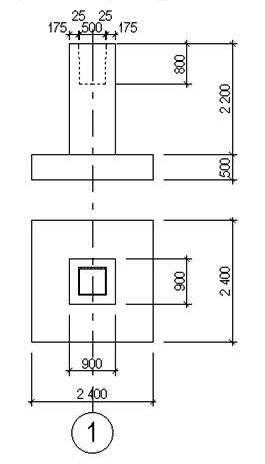

По конструкциям фундаментов и конструктивным характеристикам арматурных сеток определяют количество, габаритные размеры и массу сеток. Размеры сеток должны учитывать толщину защитного слоя (50мм) с каждой стороны наружной грани элемента фундамента (например, ступени). Так, для армирования 1 ступени фундамента 2,4´2,4 м потребуется сетка размером: 2,3´2,3м (2,3=2,4–2´0,05м; 2,3=2,4–2´0,05м).

В случае, если исходя из условия транспортирования используются разрезные сетки, то необходимо предусмотреть нахлест арматурных сеток равный двойному шагу стержней арматуры. Например: для сеток с шагом стержней 100´100мм нахлест должен составить 200мм

Затем подсчитывается количество стержней, слагающих сетку, и их общая погонная длина. Принятые характеристики требуемых арматурных изделий заносят в спецификацию арматурных изделий (табл. 4).
