Силы втягивания дуги в стальную решетку

При приближении проводника с током к ферромагнитной стенке магнитная проводимость, а следовательно, и магнитный поток увеличиваются. Эл.магнитная энергия системы возрастает .

На проводник действует усилие, притягивающее его к стенке

Аналогичные силы возникают между эл.дугой и ферромагнитными пластичными дугогасительной решетки. Эти силы затягивают дугу на пластины, что обеспечивает ее гашение за счет интенсивного отвода тепла в пластины.

ЭДУ при переменном токе.

Обобщенную зависимость от тока для ЭДУ можно представить в виде , если i₁=i₂, то , где к – коэффициент контура.

Пусть ток не имеет апериодической составляющей и изменяется по закону

При одинаковом направлении тока проводники притягиваются с усилием:

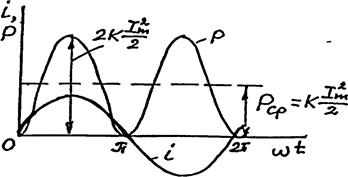

где Р_m= - максимальное значение силы. Таким образом, усилие имеет постоянную составляющую и переменную составляющую двойной частоты (рис.1)

Рисунок 1. ЭДУ при синусоидальном токе.

Среднее значение усилия за период Т

где I – действующее значение тока.

В однофазной системе произведение токов взаимодействующих проводников не меняет знака. Поэтому изменение усилий во времени при переменном токе в однофазной цепи происходит без изменения своего знака. Если имеется апериодическая составляющая, то результирующий ток в цепи изменяется по закону . Через время ток в цепи достигает наибольшего значения, которое называется ударным

,

где к_уд – ударный коэффициент

При наличии апериодической составляющей тока, ЭДУ изменяется по закону.

Наибольшее значение принимает в момент , которое равно . Для трехфазной системы характерным является изменение знака ЭДУ.

Если проводники трехфазной системы расположены в одной плоскости, то максимальная сила действует на среднюю фазу.
