Розрахунок еліпсоїдних і напівсферичних днищ, навантажених зовнішнім тиском

Тиск у сорочці є зовнішнім за відношенням до стінки апарата.

Товщину стінки днища приблизно визначають за формулою

, (4.14)

де – коефіцієнт приведення радіусу кривизни.

Для попереднього розрахунку К_е приймають:

– для еліпсоїдних днищ;

– для напівсферичних днищ.

Виконавча товщина стінки днища розраховується за формулою

,

і далі обирається згідно з ГОСТ 19903-74.

Розраховане і прийняте значення повинне бути перевірене на припустимий зовнішній тиск [P] за формулою

, (4.15)

де – припустимий тиск за умов міцності, розраховується за формулою,

, (4.16)

– припустимий тиск за умов стійкості у межах пружності;

, (4.17)

тут коефіцієнт

визначають за графіком (рис.4.2).

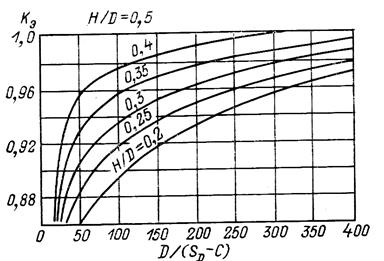

Рис. 4.2. Графік для визначення коефіцієнта К_е

Якщо необхідно збільшити товщину стінки днища S_Д на 2 мм, та знову зробити перевірку за формулами (4.15), (4.16), (4.17).

Збільшення на 2 мм вести доти, поки буде виконано умову .
