Комбинация приборов VDO 2115
Назначение
Комбинация приборов VDO 2115 предназначена для установки в автомобиль ВАЗ 2115. Может устанавливаться также и в другие автомобили ВАЗ с некоторой доработкой панели приборов и при наличии специального переходного кабеля.
Работа изделия
Работа комбинации полностью идентична работе комбинации приборов VDO 2110, но имеется ряд дополнительных функций:
- встроенные часы с жидкокристаллическим индикатором;
- встроенный жидкокристаллический индикатор температуры наружного воздуха с функцией предупреждения о гололеде.
Органы управления
Единственным органом управления является кнопочная рукоятка:
- однократное нажатие в течение 1 сек. приводит к переключению режима индикации температуры на часы и наоборот;
- длительное нажатие в течение времени более 3 сек. обнуляет счетчик суточного пробега.
Цоколевка комбинации VDO 2115 и соответствие контактов с комбинацией 21083 (высокая панель)
Контакт 2110, 2115 | Цепь | Контакт 21083 |
1б | Корпус | 7к |
2б | Низковольтный вход тахометра | Нет |
3б | Высоковольтный вход тахометра | 3к |
4б | Клемма 30 зажигания | на 12 вольт |
5б | Датчик температуры охлаждающей жидкости | 13б |
6б | Общий выключателя света | 8б |
7б | Заслонка карбюратора | 10к |
8б | Клемма CHECK ENGINE | |
9б | Клемма CHECK ENGINE | |
10б | Клемма 15 зажигания | 4б, 2к |
11б | Стояночный тормоз | 8к |
12б | Клемма 61 генератора | 12б |
13б | Датчик аварийного давления масла | 12к |
1к | К датчику температуры | Нет |
2к | К датчику температуры | Нет |
3к | Корпус | 7к |
4к | Освещение комбинации | 4к |
5к | Указатель правого поворота | 13к |
6к | Указатель левого поворота | 5б |
7к | Датчик уровня тормозной жидкости | 7 БСК |
8к | К бортовому компьютеру | Нет |
9к | Датчик скорости | Нет |
10к | Клемма Т датчика уровня топлива | 11б |
11к | выключатель дальнего света | 9б |
12к | Выключатель аварийной сигнализации | Нет |
13к | Клемма 50 зажигания | 2 БСК |
Замена панели ВАЗ 21083 на VDO 2110, 2115
|
|
способ.

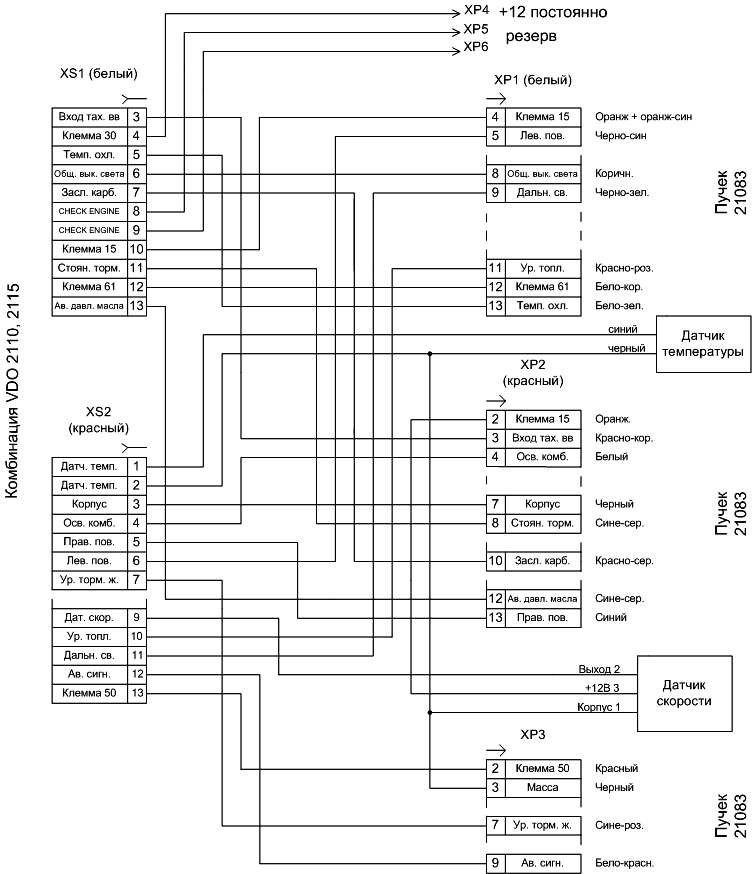

Схема переходника для подключения комбинации VDO2115 вместо 21083
