На проектирование автоматической установки водяного пожаротушения в машинном зале компрессорной станции

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

По адресу: г.Москва, ул.Миллионная д.46 корп.2

МОСКВА 2010 год

1.НАИМЕНОВАНИЕ И НАЗНАЧЕНИЕ УСТАНОВКИ ПОЖАРНОЙ АВТОМАТИКИ.

Защите автоматической установкой водяного пожаротушения, подлежит помещение склада трудносгораемых материалов. Установка предназначена для обнаружения и тушения пожара, выдачи сигналов о пожаре в дежурное помещение, на оповещение людей о пожаре и на отключение вентиляции.

2.ОРГАНИЗАЦИЯ – ЗАКАЗЧИК

ЗАО «Курортпроект»

Адрес: г. Москва.

3.ОСНОВАНИЕ ДЛЯ ПРОЕКТИРОВАНИЯ

Основанием для проектирования установки является:

· НПБ 110-03. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками тушения и обнаружения пожара.

4.СТАДИЙНОСТЬ ПРОЕКТИРОВАНИЯ

Проект установки пожарной автоматики разработать в одну стадий с выдачей рабочего проекта.

5.ХАРАКТИРИСТИКА ЗАЩИЩАЕМОГО ОБЪЕКТА

Защите спринклерной установкой водяного пожаротушения подлежат помещения склада трудносгораемых материалов.

Защищаемые помещения согласно НПБ 105-03 МЧС РФ относятся к категории по пожарной опасности.

Помещения отапливаемые.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРОЕКТИРУЕМЫМ УСТАНОВКАМ.

6.1 Для защиты помещений склада трудносгораемых материалов предусмотреть водозаполненную спринклерную установку. Интенсивность орошения пеной в установке принять 0,32 л/с*м²

6.2 В качестве оросителей принять оросители водяные спринклерные типа

6.3 Станцию пожаротушения разместить на отм. 0.000 м, размерами не менее 6х6

В станции пожаротушения запроектировать:

насосные агрегаты К 150 – 125 – 315/4 – 5

· насос подкачки «Жокей» CR 2- 50, мощностью 0,75 кВт

· подъемно – транспортное оборудование в виде монорельса

· электрощиты управления

· оборудование в виде двух головок ГМ – 70 выведенных наружу здания для опробования насосов и подключения пожарной техники

6.5 Сигнал от сигнализаторов давления контрольно – сигнального клапана в насосной станции предусмотреть по линиям связи на приемно–контрольный прибор. В помещении предусмотреть наличие дежурного персонала для круглосуточного контроля за техническим состоянием и функционированием установки пожарной автоматики.

6.6 Водоснабжение установки пожаротушения выполнить от двух вводов городского водопровода диаметром не менее 150 мм с гарантированным напором не менее 10 м. Прокладку городского водопровода до насосов осуществляет «ЗАКАЗЧИК»

6.7 Проектом предусмотреть численность и квалификацию персонала для обеспечения эксплуатации установок пожарной автоматики.

7.БАЗОВЫЕ КАЧЕСТВЕННЫЕ ХАРАКТИРИСТИКИ

Принятые проектные решения должны соответствовать:

· функциональному назначению объекта

· действующим нормативным и нормативно–техническим документам

· технологической и строительной части проекта здания

· технологичности монтажа и эксплуатации установки

· оборудование, закладываемое в проект, должно иметь сертификаты в соответствии с ГОСТ Р.

Проектирование установок следует осуществлять по чертежам, выдаваемым заказчиком и прилагаемым к заданию на проектирование.

При проектировании установки руководствоваться:

· НПБ 88 – 2001*. Установки пожаротушения и сигнализации. Нормы и правила проектирования.

· СНиП 2.04.01 – 85*. Внутренний водопровод и канализация зданий.
4.1.Гидравлический расчет установки пожаротушения

4.1.1.Определяем исходные данные для расчета.

4.1.1.Интенсивность орошения водой л/(с∙м²) [РПБ 88-2001* п.4.4, табл. 1] для 5-й группы помещений по степени опасности развития пожара [НПБ 88-2001*, прил.1].

4.1.1.2.Площадь для расчета расходов воды м².

4.1.1.3.В качестве оросителя принимаем спринклерным ороситель типа

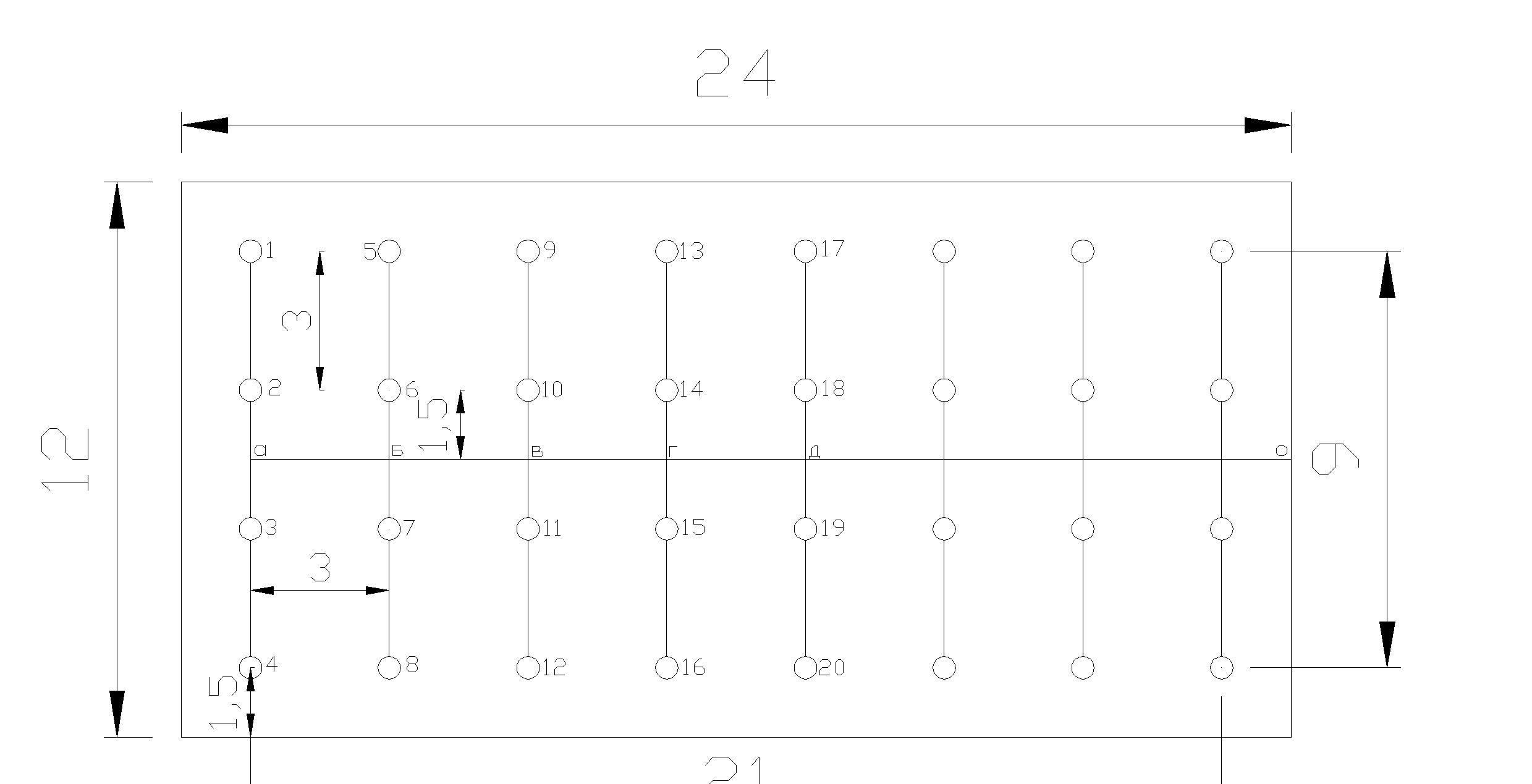

4.1.1.4.План защищаемого помещения.

4.1.1.5.Определям количество оросителей на расчетной площади

4.1.2.Определяем требуемый напор у «диктующего» спринклера.

4.1.3.Определяем расход пены через «диктующий» ороситель.

4.1.4.Определяем внутренний диаметр трубопровода и значение удельного сопротивления на участке 1-2.

4.1.5.Определяем напор у 2-го оросителя.

4.1.6.Определяем расход через 2-ой ороситель.

4.1.7.Определяем диаметр трубопровода на участке 2-а.

4.1.8.Определяем напор в точке a.

4.1.9.Определяем общий расход на участке 1-4.

4.1.10.Определяем требуемый диаметр на участке а-б.

4.1.11.Определяем напор в точке б.

4.1.12.Определяем общий расход на участке 5-8.

4.1.13.Определяем требуемый диаметр на участке а-б.

4.1.14.Определяем напор в точке в.

4.1.15.Определяем общий расход на участке 9-12.

4.1.16.Определяем требуемый диаметр на участке в-г.

4.1.17.Определяем напор в точке г.

4.1.18.Определяем общий расход на участке 13-16.

4.1.19.Определяем требуемый диаметр на участке г-д.

4.1.20.Определяем напор в точке д.

4.1.21.Определяем общий расход на участке 17-20.

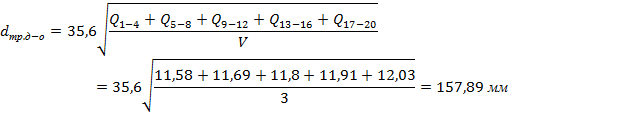

4.1.22.Определяем требуемый диаметр на участке д-о.

4.1.23.Проверяем не равенство

Не равенство выполняется, расход воды посчитан правильно.

4.1.24.Определяем требуемый напор у насоса.

Суммарные потери напора в сети

Потери напора в распределительных трубопроводах

Потери напора в стояке

Потери напора в подводящей линии:

Потери напора в подводящем трубопроводе. Принимаем в установке клапан типа КЗУ-150, для него

Требуемый напор у водопитателя будет равен:

По расходу и напором выбираем насос марки

с электродвигателем 30,0 кВт, обеспечивающий 55,5 л/с и напор 32,0 м.

Действия оперативного персонала при получении сигнала "пожар":

· по телефону "01" вызвать пожарную охрану, сообщить, что горит, назвать свою фамилию;

· зафиксировать номер шлейфа, с которого поступила информация о пожаре, время поступления сигнала;

· нажать кнопку отключения звуковой сигнализации;

· сообщить администрации объекта и обслуживающему персоналу;

· прибыть к месту пожара для встречи пожарных подразделений;

· при отказе автоматического пуска установки АППЗ включить ее ручным способом.

· При получении сигналов "КЗ", "обрыв цепи" проверить правильность сигнала контрольным отключением-включением сработавшего шлейфа. При повторном сигнале отключить шлейф. Сделать запись в журнале учета неисправностей. Сообщить в бригаду технического обслуживания АППЗ.
