Искусственные сооружения, их виды и назначение

Искусственные сооружения обеспечивают возможность пересечения железной дорогой водных преград, других железнодорожных линий, автодорог, глубоких ущелий, горных хребтов, застроенных городских территорий, а также безопасный переход людей через пути и устойчивость земляного полотна в сложных геологических и гидрологических условиях.
К искусственным сооружениям относятся мосты, трубы, тоннели, подпорные стены, регуляционные сооружения, галереи, селе-спуски и др. При пересечении железной дорогой рек, каналов, ручьев и оврагов создают мосты или трубы.

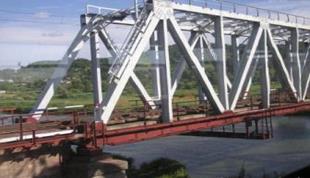

Мост состоит из пролетных строений, являющихся основанием для пути, и опор, поддерживающих пролетные строения и передающих давление на грунт.

Береговые опоры моста называют устоями, а промежуточные — быками. Мост разделяется опорами на пролеты. Пролетное строение включает в себя главные фермы, соединяющие их конструкции, проезжую часть и мостовое полотно. В фермах различают верхний и нижний пояса, к одному из которых прикрепляют поперечные балки, а к ним — продольные балки, образующие проезжую часть.
Если проезжая часть располагается на уровне верхнего пояса, мост называют с ездой поверху, если на уровне нижнего — с ездой понизу; кроме того, может быть конструкция моста с ездой посередине. Разновидностями мостов являются путепроводы, виадуки и эстакады.
Путепроводы строят в местах пересечения железных и автомобильных дорог или двух железнодорожных линий. Они обеспечивают независимый и безопасный пропуск транспорта благодаря пересечению дорог на разных уровнях.

Виадуки сооружают вместо обычной высокой насыпи при пересечении железной дорогой глубоких долин, оврагов и ущелий.
Эстакады создают вместо больших насыпей в городах, где они меньше стесняют улицы и обеспечивают проезд и проход под ними, а также возводят на подходах к большим мостам через реки с широкими поймами при разливе воды.
Трубы применяют при пересечении железной дорогой небольших водотоков или суходолов. По виду материала различают каменные, металлические, бетонные и железобетонные трубы.

При пересечении горных хребтов вместо глубоких выемок сооружают тоннели. Их создают и для безопасного перехода людей через железнодорожные пути на станциях и остановочных пунктах пригородных поездов.

Тоннель представляет собой искусственное сооружение для прокладки пути под землей. Транспортные тоннели по их месторасположению разделяют на горные, подводные и городские. Пространство, образовавшееся после удаления породы при сооружении тоннеля, называется тоннельной выработкой, а конструкция, служащая для ее закрепления, — обделкой. В слабых грунтах во избежание обвала в тоннелях несущую обделку обычно выполняют из железобетона или бетона, а в тяжелых гидрогеологических условияхиз металла.
Для обеспечения устойчивости откосов земляного полотна на крутых косогорах, берегах рек и морей служат подпорные стены, а при подходах к большим мостам для защиты их опор от подмыва при паводках и повреждения льдом — регуляционные сооружения, состоящие из водонаправляющих грушевидных и шпоровидных дамб и траверс, откосы которых со стороны реки укрепляют каменным мощением или бетонными плитами.
В горах, в местах возможных обвалов, сооружают специальные галереи, а в местах возможного схода грязекаменных (селевых) потоков — селеспуски.
Наиболее распространенными видами искусственных сооружений являются мосты и трубы (более 92 %). Протяженность искусственных сооружений составляет в среднем менее 1,5 % общей длины пути, однако их доля в стоимости железной дороги равна почти 10 %, поэтому их проектируют в расчете на длительный срок службы. Необходимо, чтобы они были простыми и дешевыми в эксплуатации и вместе с тем обеспечивали безопасное и бесперебойное движение поездов с наибольшей скоростью, установлен­ной для данного участка.
