Устройство посудомоечной машины


Схема посудомоечной машины

Проблемы с сушкой

Водяной насос (помпа)

Бывает что насос работает с меньшим давлением или почти не работает, что естественно отражается на качестве мойки. Возможно насос засорился остатками пищи и его достаточно разобрать и почистить, и ремонта не потребуется. Насос обычно расположен непосредственно над двигателем, в нижней части машинки (элемент номер 11 на схеме ниже).

Если сушка в вашей посудомойке осуществляется с помощью электрического нагревательного элемента, возможно он сгорел и его следует заменить. В некоторых моделях дополнительно используется вентилятор, если он не вращается или вращается очень медленно необходимо его заменить или отремонтировать - прочистить, смазать. Друга причина может быть в неисправном термостате, тут только замена, ремонт скорее всего не поможет.

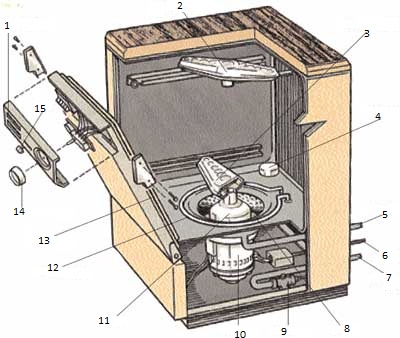

На рисунке наглядно показано из каких элементов состоит посудомойка, где они расположены и как до них добраться в случае ремонта посудомоечной машины своими руками.
Элементы:

  1. Панель управления
  2. Верхний блок распылителей
  3. Нижний блок распылителей
  4. Поплавковый клапан
  5. Дренажный шланг
  6. Силовой кабель
  7. Шланг для подачи горячей воды
  8. Фильтр
  9. Впускной клапан
  10. Двигатель
  11. Помпа
  12. Нагревательный элемент
  13. Прокладка
  14. Кнопка управления таймером
  15. Дверная защелка


Неисправности посудомоечных машин Изначально хочу предупредить, что ремонт посудомоечной машины чаще более затруднителен, чем ремонт стиральной. Это связано с особенностью конструкции и в частности с тем, что основные узлы находятся внизу корпуса. В таком случае для ремонта посудомоечной машины возникает необходимость демонтировать нижнюю панель, а для этого зачастую боковую панель, что невозможно сделать не сняв верхнюю крышку. только для демонтажа корпусных деталей, чтоб добраться до нужного узла приходится несколько раз переворачивать технику. Соответственно данная процедура требует наличия необходимой площади, и как правило не обойдется от многократного сбора вытекшей воды при переворотах изделия. Настоятельно рекомендую не обладая должным навыком пытаться отремонтировать посудомоечную машину CANDY TRIO. В процессе эксплуатации в посудомоечной машине неисправности возникают различные. Разберем некоторые из них и рассмотрим способы ремонта посудомоечных машин своими руками. Для изделия со сроком эксплуатации от 3-х лет наиболее часто встречается засор системы циркуляции воды. Это может привести как к выходу из строя рециркуляционного насоса, так и к засорению к примеру форсунок лопастей разбрызгивателя. В первом случае настоятельно рекомендую для ремонта посудомоечной машины пригласить специалиста. На этом Вы сэкономите много времени. Кроме того, что данная деталь как правило не подлежит ремонту, ее демонтаж затруднителен и скорее всего потребуется его замена. Если засор произошел в лопасти - произвести ремонт посудомоечной машины своими руками можно. Для самостоятельного ремонта посудомоечной машины в этом случае обратитесь к нам по телефону +7(495)765-61-73 или по почте и Вы получите рекомендации, инструкции по ремонту посудомоечной машины, схему с изображением устройства посудомоечной машины Вашей марки. Так же при засорении системы циркуляции воды машинка перестает сливать воду. Не беритесь за ремонт посудомоечной машины самостоятельно. При нескольких неудачных попытках слить воду помпа выходит из строя. требуется ее замена, для чего опять же технику надо полностью разобрать. При этом обнаружите, что деталь требует замены и придется вызвать мастера для ремонта. Бывают случаи, что помпа выходит из строя при скачке (большем, чем 220V) напряжения в сети. Об этом ниже. Если Вы обнаружили, что отсутствует нагрев воды при использовании посудомоечной машины (посуда после мойки грязнее чем всегда и мокрая) скорее всего вышел из строя ТЭН или термостат. Такую ситуацию проще предупредить, чем исправить. Не забывайте использовать специальную соль для смягчения воды и регулярно чистить специальными средствами. Для замены ТЭНа в посудомоечной машине вызывайте специалиста. При сильном снижении давления воды можно предположить, что Ваша посудомоечная машина используется с большими нагрузками. Для ресторанов, кафе и прочего ремонт посудомоечной машины по гарантии будет отклонен. не используйте технику предназначенную для работы в бытовых условиях в коммерческих целях. при обнаружении течи посудомоечной машины (это происходит чаще после 3-5 лет пользования) можно предположить, что: 1) Разорвались патрубки, шланги. 2) Произошёл перелив.3) Лопнул так называемый бункер для холодной воды (он пластиковый и необходим для сбора конденсата при сушке посуды.   Когда посудомоечная машина не включается и не реагирует на все Ваши команды - неисправность в системе питания либо вышел из строя модуль. Такая ситуация возникает при скачках напряжения или неправильном подключении посудомоечной машины (например без заземления). есть исключительные случаи, когда ремонт посудомоечной машины своими руками произвести возможно в таких случаях. Обращайтесь к нашим менеджерам по телефону +7(495)765-61-73. попробуем разобраться   Если Вы смогли сами исправить какую либо неисправность неописанную Выше, сообщите нам. Обязательно разместим ее на сайте. Если при самостоятельном ремонте посудомоечной машины у Вас возникли какие либо вопросы - опять же обращайтесь. Так же при наличии всегда готовы предоставить инструкции по ремонту посудомоечных машин, схемы с устройством посудомоечных машин, инструкции по эксплуатации.

Неужели? Вы решили познать - устройство посудомоечной машины, кстати это можно сделать не только на кухне находясь под ней, но и на удобном диване - а поможет Вам с этим скрученные матрасы лучших брендов!








Но не будем отходить от темы...

Одна из главных помощниц домохозяек на кухне – посудомоечная машина, что-то в ней есть новое и непонятное для нас с Вами! Хотя, на самом деле посудомоечная машина не так сложна, как кажется на первый взгляд. Разберем, основное устройство посудомоечной машины или просто говоря - посудомойки.

Для начала откроем дверцу или переднюю стенку (так говорить правильнее) (1).

Изнутри посудомойка покрыта нержавеющей сталью, нечувствительной к высоким температурам и активным химическим веществам – это поможет машинке прослужить дольше. Более того, практически во всех машинах предусмотрена тепло- и звукоизоляция: таким образом достигается относительная бесшумность работы машинки, которая не отвлекала бы своих хозяев.

"Посудомоечная машина — это единственный вид крупной бытовой техники, который изобрела женщина!"

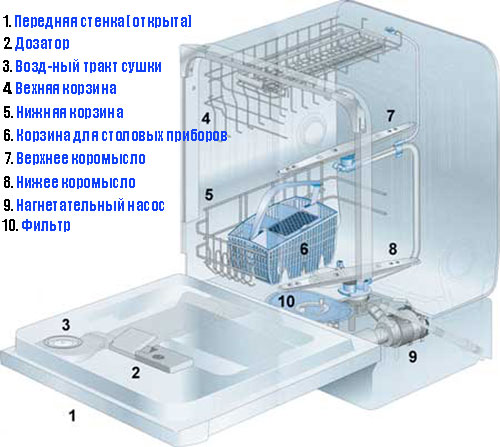

Что же мы увидим при детальном осмотре - устройства посудомоечной машины:

Первое, что бросается нам в глаза после открытия – это воздушный тракт системы сушки посуды (3) и дозатор (2) – в него мы засыпаем моющее средство или специальные таблетки, а также заливаем ополаскиватель, придающий посуде блеск.

Посуда расставляется в верхней (4) и нижней (5) корзинах – для удобства они вынимаются из корпуса. Для столовых приборов, а также других вспомогательных инструментов предусмотрена специальная корзинка (6), которая легко вынимается из корпуса и так же легко убирается туда.

Непосредственно во время работы в посудомоечную машину подается вода – при помощи сопел двух вращающихся коромысел – верхнего (7) и нижнего (8). Коромысла вращаются при помощи напора воды, а вот для нагнетания воды к коромыслам под днищем полости имеется специальный мощный нагнетательный (циркуляционный) насос (9). Остатки пищи, смытые с посуды, оседают на поверхности фильтра (10).

«Дно» посудомоечной машины менее интересно: составляющих там всего три – собственно, одно из коромысел (нижнее), фильтр и ТЭН (электрический нагреватель воды) – на старых моделях он длинный и изогнутый, на более современных – короткий проточный, скрытый под дном полости.

Впрочем, стоит упомянуть еще о двух взаимосвязанных «обитателях» внутренностей посудомоечной машины – ионообменнике и емкости для соли. Дело в том, что именно соль, запас которой необходимо периодически пополнять, позволяет смягчить воду, использующему для мытья. Если постоянно мыть посуду в жесткой воде, на ней будут оставаться грязно-белые разводы (результат нерастворимости солей кальция и магния). Более того, влияет данная накипь и на ТЭН – постепенно оседая на нём, она выводит прибор из строя. Вот для работы системы регенерации ионообменной смолы машине и нужна соль. В ней содержится натрий (Na), без которого ионообменник не сможет нормально функционировать.
