Кольцевая топология


Основные топологии ЛВС

Топология ЛВС – это усредненная схема соединений узлов сети.

Узел – любое устройство, непосредственно подключенное к передающей среде сети.

Топологии вычислительных сетей могут быть самыми различными, но для ЛВС типичными являются всего три: кольцевая, шинная, звездообразная.

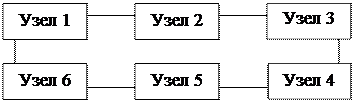

Предусматривает соединение узлов сети замкнутой кривой – кабелем передающей среды. Информация по кольцу передается от узла к узлу. Каждый промежуточный узел между передатчиком и приемником ретранслирует посланное сообщение. Принимающий узел распознает и получает только адресованные ему сообщения.

Достоинства: является идеальной для сетей, занимающих сравнительно небольшое пространство. В ней отсутствует центральный узел, что повышает надежность сети. Ретрансляция информации позволяет использовать в качестве передающей среды любые типы кабелей.

Недостатки: последовательная дисциплина обслуживания узлов такой сети снижает ее быстродействие, а выход из строя одного из узлов нарушает целостность кольца и требует принятия тракта передачи информации.
