В цельнометаллических вагонах рама и кузов вагона прочно соединены друг с другом и представляют собой конструкцию, воспринимающую все действующие на вагон нагрузки. Рама предназначена для восприятия массы внутреннего оборудования, кузова и пассажиров, для установки ударно-тяговых приборов и укрепления подвагонного оборудования. Рама представляет собой набор продольных и поперечных балок, жестко связанных между собой.
|
|
|
|
|
|

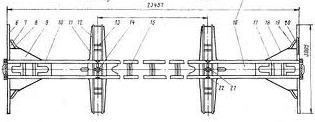

Рамы вагонов бывают двух типов: с хребтовой балкой — некупейные, мягкие, почтовые и багажные вагоны, постройки Польши; без хребтовой балки — жесткие купейные, мягкие, вагоны-рестораны, постройки Германии и Венгрии. Рама вагона с хребтовой балкой состоит их хребтовой балки, двух шкворневых (которыми рама опирается на тележки), двух концевых и продольных, поперечных балок. Рама вагона без хребтовой балки состоит из двух концевых, двух промежуточных (которые располагаются под перегородками), двух шкворневых и двух коротких хребтовых (идущих от концевых до шкворневых), а также продольных и поперечных балок для крепления пола и оборудования.
