Учебный вопрос № 5
Система герметизации автомобиля Урал-4320 предназначена для обеспечения надежности работы агрегатов и систем автомобиля, подвергающихся воздействию воды при преодолении бродов. (СЛАЙД № 26)
Такие узлы и агрегаты, как коробка передач, раздаточная коробка, сцепление, редукторы мостов, поворотные кулаки, цилиндр гидроподъемника, лебедка, пневмоусилители, главные тормозные цилиндры, тормозной кран предохранены от попадания воды уплотнительными прокладками и соединительными болтами на уплотнительной пасте. Для поддержания постоянного давления во внутренних полостях, а также топливных баках эти агрегаты соединены с атмосферой системой трубопроводов через выводные трубки (рис.12).

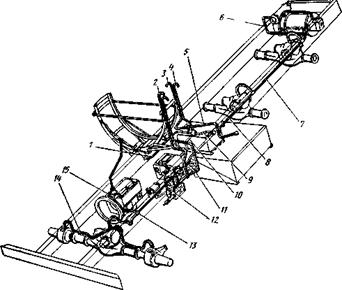

Рис.12. Система герметизации (СЛАЙД № 27)
1 - гибкий шланг гидроподъемника; выводные трубки: 2 - пневмоусилителей; 3 - топливных баков; 4 - системы; 9 - мостов; 11 - тормозного крана; 12 - бачка для тормозной жидкости; трубки: 5 - к дополнительному топливному баку; 6 - от тройника к лебедке; 7 - от среднего к заднему мосту; 8 - от тройника к среднему мосту; 10 - от раздаточной коробки к переходнику; 13 - к картеру сцепления; 14 - к переднему мосту; 15 - от коробки передач к картеру сцепления
|
|
|
Трубки (2) соединяют с атмосферой пневмоусилитель и отдельно тормозной кран, трубка подводит воздух к топливным бакам. Трубка соединена со всеми другими узлами и агрегатами. Трубки на конце загнуты, чтобы создать гидрозапор при движении по воде и исключить ее попадание в системы.
Система герметизации автомобиля постоянно готова к использованию. Единственное, что необходимо сделать перед преодолением брода – это завернуть пробку в картере сцепления.
У отдельных автомобилей вместо системы герметизации на агрегатах могут быть установлены сапуны.
