Типовая структура микроконтроллера и типовые узлы этой структуры
Однокристальные микроконтроллерные БИС - на кристалл действительно удается поместить все, что надо для построения контроллера – Система-на-кристалле System-on-ChipSoC
Разновидности микропроцессорных БИС
Разновидности БИС для реализации управляющих устройств
Универсальные процессоры для персональных ЭВМ - по мере развития технологии (степени интеграции) увеличивают вычислительную мощность
Процессоры для встроенных применений -по мере развития технологии (степени интеграции) на кристалл стараются поместить все, что нужно для построения микроконтроллера
Сигнальные процессоры - развивают систему команд и структуру процессора так, чтобы облегчить выполнение специфических операций для "обработки сигналов" - в первую очередь к числу таких операций относится цифровая свертка - вычисление суммы произведений отсчетов входного сигнала (обычно вводимых с объекта) на набор констант - коэффициентов весовой функции (обычно хранимых в памяти).
|
|
Дополнительные БИС для микроконтроллеров - все, что не удалось поместить на микроконтроллерный кристалл - делают в отдельных БИС, но так: что их очень легко подключать к микроконтроллеру.

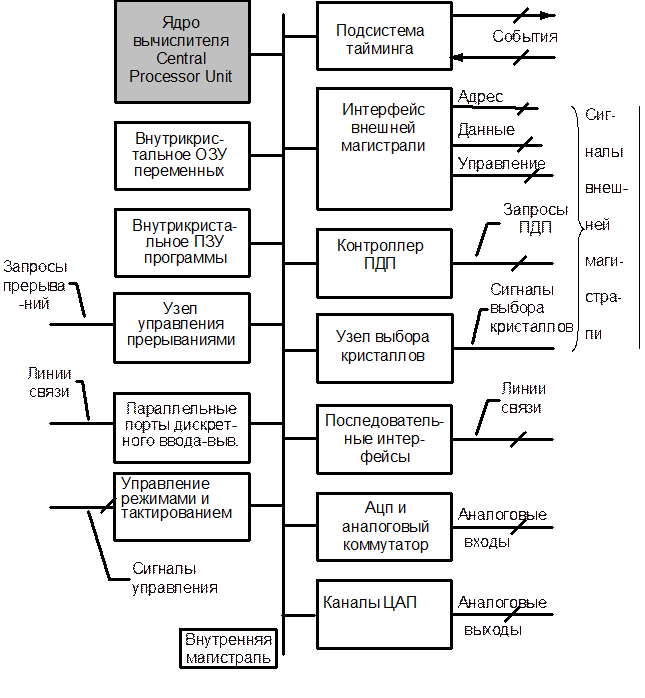

Типовая структура микроконтроллера изображена на рис
Рисунок Типовая структура микроконтроллера
Перечислим составные части, которые могут входить в состав микропроцессорного контроллера, и дадим их краткую характеристику.
