Х о д з а н я т и я

ПИСТОЛЕТА МАКАРОВА. НАЗНАЧЕНИЕ И УСТРОЙСТВО ПРИНАДЛЕЖНОСТИ К ПИСТОЛЕТУ. УСТРОЙСТВО ПАТРОНА.

Тема: 4.2 НАЗНАЧЕНИЕ И УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ

План-конспект

по проведению занятий по огневой подготовке

с личным составом первого курса

Цели: 1. Изучить назначение и устройство частей, механизмов ПМ, назначение и устройство принадлежности, патрона.

2. Напомнить обучаемым меры безопасности при обращении

с оружием.

3. Подготовить к работе с боевым оружием.

Время: 2 часа

Учебные вопросы: 1. Назначение и устройство частей и механизмов ПМ,

принадлежности к ПМ.

2. Устройство патронов.

Метод: практическое занятие

Место: тир института

Материальное обеспечение - 9 мм ПМ (боевой) – 5 ед.

- 9 мм ПМ (учебный) – 20 ед.

- 9 мм патроны (учебные) – 16 шт.

- плакат по мерам безопасности – 1 шт.

- плакат 9 мм ПМ –1 шт.

Литература: НСД- 87, КС – 2006 г.

1. Вводная часть – 5 минут.

-принимаю доклад дежурного по группе;

-проверяю внешний вид, готовность л/с к занятиям и наличие л/с на занятиях;

-объявляю тему занятия, учебные цели, время и учебные вопросы;

-приказываю дежурному по группе выдать учебное оружие и доложить.

2. О с н о в н а я ч а с т ь - 80 мин.

1-й учебный вопрос-60 мин.

Назначение и устройство частей и механизмов пистолета

Рамка со стволом и спусковой скобой (рис. 1).

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя наре­зами, вьющимися слева вверх направо. Наре­зы служат для сообщения пуле вращательного движения.

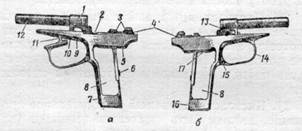

Рис. 1 Рамка со стволом и спусковой скобой
а-левая сторона; б-правая сторона; 1-стойка для крепления ствола; 2-вырез для затворной задержки; 3-цапфенные гнезда для цапф курка и шептала; 4-пазы для направления движения затвора; 5-окно для перьев боевой пружины; 6-прилив с резьбовым отверстием для крепления рукоятки с помощью винта и боевой пружины с помощью задвижки; 7-основание рукоятки; 8-боковые окна; 9-окно для размещения спускового крючка и гребня спусковой скобы; 10-цапфенные гнезда для цапф спускового крючка; 11-гребень для ограничения движения затвора назад; 12-ствол; 13-кривой паз для размещения и движения передней цапфы спусковой тяги; 14-спусковая скоба; 15-прилив с гнездом для крепления спусковой скобы; 16-вырез для защелки магазина; 17-окно для выхода верхней части магазина

Промежутки между нарезами на­зываются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канал ствола гладкий и большего диаметра; он служит для помеще­ния патрона и называется патронником. Пат­ронник имеет уступ. На казенной части ствола имеется прилив для крепления ствола в стойке рамки и отвер­стия для штифта ствола. На приливе и в ниж­ней части патронника имеется скос для направления патрона из магазина в патронник. Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина.

Ствол соединяется с рамкой прессовой по­садкой и закрепляется штифтом,

Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки со­ставляет одно целое.

В передней части рамка имеет: сверху — стойку для крепления ствола, снизу — окно для размещения спускового крючка и гребня спусковой скобы. На боковых стенках этого окна — цапфенные гнезда для цапф спусково­го крючка. Стойка рамки имеет: в верхней части — отверстие, в котором закрепляется ствол; снизу — окно для размещения головки спускового крючка; справа — кривой паз для размещения и движения передней цапфы спу­сковой тяги.

В задней части рамка имеет: сверху—вы­ступы с цапфенными гнездами для цапф кур­ка и шептала и с пазами для направления дви­жения затвора (цапфенные гнезда для цапф курка и правое цапфенное гнездо для цапфы шептала имеют прорези); снизу—окно для перьев боевой пружины.

В средней части рамка имеет окно для вы­хода верхней части магазина и вырез на ле­вой стенке для затворной задержки.

Примечание. В некоторых пистолетах для об­легчения массы в рамке просверлены отверстия.

Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина. Оно имеет боковые окна (правое и левое) для уменьшения массы пистолета; ниж­нее окно для вставления магазина; на задней стенке — прилив с резьбовым отверстием для крепления боевой пружины с помощью за­движки и рукоятки с помощью винта; вни­зу—вырез для защелки магазина; в перед­ней стенке — прилив с гнездом для крепления спусковой скобы к рамке с помощью оси.

Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного на­жатия на него. Она имеет на переднем конце гребень (прилив) для ограничения хода зат­вора при движении назад. Спусковая скоба удерживается в рамке в верхнем положении пружиной и гнетком, расположенными в гнез­де на передней стенке основания рукоятки.

Затвор (рис. 2) служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гиль­зы (извлечения патрона) и постановки курка на боевой взвод.

Снаружи затвор имеет: мушку для прицели­вания; поперечный паз для целика; насечку между мушкой и целиком для исключения от­свечивания поверхности затвора при прицели­вании; на правой стороне—окно для выбра­сывания гильзы (патрона); паз для выбра­сывателя; гнездо для гнетка с пружиной выбрасывателя; с левой стороны — гнездо для предохранителя и две выемки для фиксатора предохранителя: верхнюю — для положения флажка “предохранение” и нижнюю—для по­ложения флажка “огонь”; рядом с верхней выемкой — красный кружок, который открывается при постановке флажка в положение “огонь” и закрывается флажком при включе­нии предохранителя; с обеих сторон — насеч­ку для удобства отведения затвора рукой; на заднем конце затвора — паз для прохода курка.

Рис. 2 Затвор:
а-левая сторона; б-вид снизу; 1-мушка; 2-целик; 3-насечка; 4-зуб для постановки затвора на затворную задержку; 5-паздля отражателя; 6-продольные выступы для направления движения затвора по рамке; 7-гребень; 8-гнезджо для предохранителя; 9-паз для курка; 10-выем для помещения разобщающего выступа рычага взвода; 11-выступ для разобщения рычага взвода с шепталом; 12-паз для разобщающего выступа рычага взвода; 13-выем для разобщения шептала с рычагом взвода; 14-досылатель; 15-окно для выбрасывания гильзы (патрона); 16-канал для помещения ствола с возвратной пружиной

Внутри затвор имеет: канал для помещения ствола с возвратной пружиной; продольные выступы для направления движения затвора по рамке; зуб для постановки затвора на за­творную задержку; гребень; паз для отража­теля; паз для разобщающего выступа рычага взвода; чашечку для помещения дна гильзы; досылатель для посылания патрона из мага­зина в патронник; выступ для разобщения ры­чага взвода с шепталом; выем для помещения разобщающего выступа рычага взвода при нажатом спусковом крючке; на правой сторо­не гребня затвора имеется выем, предназна­ченный для разобщения шептала с рычагом взвода при снятии затвора с затворной за­держки при нажатом спусковом крючке; ка­нал для помещения ударника.

Ударник (рис. 3) служит для разбития капсюля. Он имеет: в передней части — боек, в задней части—срез для предохранителя, который удерживает ударник в канале за­твора.

Рис. 3 Ударник:
1-боек; 2-срез для предохранителя

Ударник изготавливается трехгранным в це­лях уменьшения его массы и уменьшения тру­щихся поверхностей.

Выбрасыватель (рис. 4) служит для удер­жания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает гильзу (патрон) в ча­шечке затвора, и пяточку для соединения с затвором; в задней части пяточки выбрасыва­теля сделан уступ для помещения головки гнетка. В задней части выбрасывателя нахо­дится выемка для удобства утапливания гнет­ка выступом протирки при отделении выбра­сывателя от затвора. Выбрасыватель встав­ляется в паз в затворе.

Рис. 4 Выбрасыватель:
1-зацеп; 2-пяточка для соединения с затвором; 3-гнеток; 4-пружина выбрасывателя

Гнеток в головной части утолщен. В утол­щенную часть упирается передний конец пру­жины выбрасывателя, надетой на заднюю часть гнетка (меньшего диаметра).

Гнеток с пружиной выбрасывателя встав­ляется в гнездо в затворе. Под действием пру­жины зацеп выбрасывателя все время накло­нен к чашечке затвора.

Предохранитель (рис. 5) служит для обес­печения безопасности обращения с пистолетом. Он имеет: флажок для перевода предохранителя из положения “огонь” в положение “пре­дохранение” и обратно; фиксатор для удержа­ния предохранителя в приданном ему поло­жении; ось, на которой сделан уступ с полочкой для поворота шептала и освобождения курка от боевого взвода при переводе предохрани­теля в положение “пре­дохранение”; ребро для запирания затвора с рамкой при постановке предохранителя в поло­жение “предохране­ние”; зацеп для запи­рания курка в положе­нии “предохранение”; выступ для воспринятия удара курка при включении предохранителя.

Рис. 5 Предохранитель:
1-уступ; 2-фиксатор; 3-флажок предохранителя; 4-ребро; 5-зацеп; 6-выступ

Предохранитель вставляется в гнездо за­твора. Целик вместе с мушкой служит для прице­ливания. Своим основанием он вставляется в поперечный паз затвора.

Возвратная пружина (рис. 6) служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, что­быобеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, на­детая на ствол, помещается вместе с ним в канале затвора.

Рис. 6 Возвратная пружина

Ударно-спусковой механизм (рис. 7) состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.

Рис. 7 Части ударно-спускового механизма:
1-спусковая тяга с рычагом взвода; 2-курок; 3-шептало с пружиной; 4-задвижка боевой пружины; 5-спусковой крючок; 6-боевая пружина

Курок (рис. 8) служит для нанесения удара по ударнику. Он имеет: сверху — головку с насечкой для взведения курка рукой; на пе­редней плоскости — вырез для обеспечения свободного хода курка при спуске его с бое­вого взвода; выем для зацепа предохраните­ля; в основании курка—два уступа: верхний — предохранительный взвод, нижний — боевой взвод; по бокам—цапфы, на которых вращается курок в цапфенных гнездах рамки, и дугообразные выточки для уменьшения мас­сы, справа—зуб самовзвода для взведения курка рычагом взвода; слева — выступ для запирания курка предохранителем, снизу — углубление для широкого пера боевой пружины; справа в нижней части основания курка— кольцевой выем для помещения пяточки ры­чага взвода.

Рис. 8 Курок:
а-левая сторона; б-правая сторона; 1-головка с насечкой; 2-выступ; 3-выем; 4-цапфы; 5-зуб самовзвода; 6-углубление; 7- предохранительный взвод; 8-вырез; 9-боевой взвод; 10-кольцевой выем

Цапфы курка имеют лыски для свободного отделения курка от рамки.

Шептало (рис. 9) служит для удержания курка на боевом и предохранительном взводе. Оно имеет: носик для сцепления с уступами курка; цапфы, на которых вращается шептало в цапфенных гнездах рамки; слева—зуб для подъема шептала полочкой уступа предохра­нителя при переводе предохранителя в положение “предохранение”; справа — выступ, на кото­рый действует рычаг взво­да при спуске курка.

Рис. 9 Шептало:
1-цапфы шептала; 2-зуб; 3-носик шептала; 4-высуп; 5-стойка шептала; 6-пружина шептала

На левой цапфе шепта­ла надета пружина. Со­единение пружины шепта­ла с шепталом сделано разъемным — конец пру­жины входит в специаль­ное отверстие в стойке шептала. Свободный ко­нец пружины изогнут в виде крючка для соеди­нения с затворной задер­жкой. Пружина прижимает носик шептала к курку. Цапфы шептала имеют лыски для сво­бодного отделения шептала от рамки.

Спусковая тяга с рычагом взвода (рис. 10) служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спуско­вого крючка.

Рис. 10 Спусковая тяга с рычагом взвода
1-разобщающий выступ рычага взвода; 2-вырез; 3-рычаг взвода; 4-спусковая тяга; 5-цапфы спусковой тяги; 6-пятачка рычага взвода; 7-выступ самовзвода

Спусковая тяга имеет на концах цапфы. Передней цапфой она соединяется со спуско­вым крючком, а задней—с рычагом взвода.

Рычаг взвода имеет: раз­общающий выступ, с по­мощью которого он расцеп­ляется с шепталом при дви­жении затвора назад; вырез для выступа шептала; вы­ступ самовзвода, который взводит курок при нажиме на хвост спускового крючка; пяточку, на которую опи­рается узкое перо боевой пружины. Пяточка рычага взвода помещается в коль­цевом выеме курка.

Спусковой крючок (рис. 11) служит для спуска кур­ка с боевого взвода и взведения курка при стрельбе самовзводом. Он имеет: цапфы, ко­торые помещаются в цапфенные гнезда рамки; отверстие для соединения со спусковой тягой и хвост.

Рис. 11 Спусковой крючок:
1-цапфа; 2-отверстие; 3-хвост

Спусковой крючок своей головкой вставля­ется в окно стойки рамки.

Боевая пружина (рис.12) служит для приведения в дейст­вие курка, рычага взвода и спусковой тяги. Она имеет: ши­рокое перо для действия на курок; узкое перо для действия на рычаг взвода и спусковую тягу; в средней части — отверстие для надева­ния пружины на прилив с резьбовым отвер­стием основания руко­ятки. Нижний конец боевой пружины являетсязащелкой мага­зина. Конец широкого пера боевой пружины изогнут для обеспече­ния “отбоя” курка, т. е. для постановки курка на предохранительный взвод в спущенном по­ложении. Боевая пру­жина крепится на осно­вании рукоятки за­движкой.

Рис. 12 Боевая пружина:
1-защелка; 2-отверстие; 3-широкое перо; 4-отбойный конец; 5-узкое перо

Рукоятка с винтом ( рис. 13) прикрыва­ет боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Она имеет: отверстие для винта, который крепит рукоятку к основанию рукоятки; антабку для пристегивания писто­летного ремешка; пазы для свободного надвигания рукоятки на основание рукоятки; в зад­ней стенке — выем для защелки магазина. В отверстии для винта расположена металличе­ская втулка, которая предназначена для стопорения головки винта от произвольного отвинчивания. Рукоятка изготовлена из пласт­массы.

Рис. 13 Рукоятка с винтом:
1-пазы

Винт рукоятки служит для крепления руко­ятки и задвижки на основании рукоятки. Он имеет головку и на­резную часть.

Затворная задержка (рис. 14) удерживает за­твор в заднем положе­нии по израсходовании всех патронов из мага­зина. Она имеет, в средней части — выступ для удержания затвора в заднем положении;

Рис. 14 затворная задержка:
1-выступ; 2-кнопка с насечкой; 3- отверстие; 4-отражатель

кнопку с насечкой для освобождения затвора нажатием руки; в задней части — отверстие для соединения с левой цапфой шептала, в верхней части — от­ражатель для отражения наружу гильз (патронов) через окно в затворе.

Затворная задержка передней частью встав­ляется в вырез в левой стенке рамки.

Магазин (рис. 15) служит для помещения восьми патронов. Он со­стоит из корпуса, подавателя, пружины подавателя и крышки.

Рис. 15 Магазин:
1-подаваетль; 2-корпус магазина; 3-крышка магазина; 4-пружина подавателя

Корпус магазина (рис 16) соединяет все части магазина. Верхние края боковых стенок кор­пуса загнуты внутрь для удержания патронов и подавателя, а также для направления патронов при подаче их в па­тронник затвором Он имеет в боковых стен­ках — окна для уменьшения массы магази­на и для определения количества находя­щихся в магазине патро­нов; внизу — загнутые реб­ра для крышки магазина, выступ для защелки мага­зина, вырез для свободного прохода левой стенки кры­шки магазина, желоб для прохода зуба подавателя.

Рис. 16 Корпус магазина:
1-окно; 2-выступ; 3-загнутое ребро; 4-вырез; 5-желоб

Магазин вставляется в основание рукоятки через нижнее окно.

Подаватель (рис. 17) служит для подачи патронов. Он имеет два отогнутых конца, ко­торые направляют движение его в корпусе магазина. На одном из отогнутых концов по­давателя с левой стороны имеется зуб для включения затворной задержки по израсхо­довании всех патронов из магазина.

Рис.17 Подаватель:
1-отогнутые концы; 2-зуб

Пружина подавателя (рис. 18) служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Рис. 18 Пружина подавателя

Рис. 19 Крышка магазина:
1-отверстие; 2-пазы

Крышка магазина (рис. 19) имеет от­верстие для отогнуто­го (нижнего) конца пружины подавателя и пазы, которыми она надевается на загну­тые ребра корпуса магазина.

2-й учебный вопрос- 20 мин.

Устройство патрона

9-мм пистолетный патрон (рис. 20) со­стоит из гильзы, капсюля, порохового заряда, пули.

Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она предупреждает прорыв газов из канала ствола через патронник.

Рис. 20 Общий вид 9-мм пистолетного патрона и его устройство:
1-биметаллическая (плакированная) оболочка; 2-стальной сердечник; 3-свинцовая рубашка; 4-капсюль; 5-гильза;
6-пороховой заряд; 7-пуля

В дне гильзы имеются: гнездо для капсю­ля; наковальня, на которой бойком разбива­ется капсюль; два затравочных отверстия, че­рез которые к пороховому заряду проникает пламя от ударного состава капсюля. Снару­жи у дна гильзы имеется кольцевая проточ­ка для зацепа выбрасывателя. Заряд состоит из бездымного пироксили­нового пороха.

Капсюль служит для воспламенения поро­хового заряда. Он состоит из латунного кол­пачка с впрессованным в него ударным со­ставом и фольгового кружка, прикрывающе­го ударный состав. При ударе бойка ударный состав воспламеняется.

Пуля состоит из биметаллической (плаки­рованной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.

Патроны для заряжания пистолета сна­ряжаются в магазин на 8 патронов. Снаря­жение магазина производится путем вклады­вания и утапливания патронов рукой.

Патроны укупориваются в штатные па­тронные деревянные ящики по 2560 шт. в ка­ждом. В каждом ящике помещаются две же­лезные закатные или запаянные оцинкован­ные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.

На боковых стенках деревянных ящиков имеются надписи, обозначающие номенкла­туру патронов, уложенных в "эти ящики: номер партии патронов, месяц и год изго­товления патронов и пороха, завод-изготови­тель, марку и партию пороха, количество патронов в ящике.

Масса одного ящика с патронами око­ло 33 кг.

Назначение и устройство принадлежности к пистолету

В принадлежность к пистолету входят (рис. 21): кобура, протирка, запасный мага­зин, пистолетный ремешок.

Кобура служит для ношения и хранения пистолета, запасного магазина и протирки. Кобура состоит из корпуса, крышки кармана для запасного магазина, передней и задней носильных петель, застежки, петель для про­тирки и внутреннего вспомогательного реме­шка.

Протирка используется для разборки, сбор­ки, чистки и смазки пистолета. Протирка имеет: на одном конце — выступ для снятия и постановки крючка пружины шептала и для утапливания гнетка при отделении выбрасывателя; прорезь для продевания в нее пакли или ветоши; на другом — кольцо для удержания протирки при чистке.

Рис. 21 Принадлежность к пистолету:
а-кобура; б-запасный магазин; в-протирка; е-пистолетный ремешок; 1-задняя носильная петля; 2-передняя носильная петля; 3-крышка; 4-внутренний вспомогательный ремешок; 5-петли для протирки; 6-карман для запасного магазина; 7-корпус; 8-застежка; 9-петля; 10-ремень; 11-лезвие; 12-прорезь протирки; 13-выступ; 14-карабинчик

На сты­ке кольца имеется лезвие для вывинчивания и ввинчивания винта рукоятки при разборке и сборке пистолета.

Пистолетный ремешок обеспечивает креп­ление пистолета к поясному (брючному) рем­ню. Он состоит из ремня, карабинчика и пет­ли для поясного (брючного) ремня.

3. Заключительная часть – 5 мин.

Подвожу краткий итог занятия, еще раз напоминаю тему занятия время и цели, приказываю дежурному по группе собрать оружие и доложить. проверяю его наличие и работоспособность.

Даю задание на самостоятельную подготовку и указываю на что

необходимо обратить особое внимание.

Даю команду на окончание занятия.

Старший преподаватель кафедры Б и ТСП

подполковник внутренней службы С.Ю.Пресняков

Преподаватель кафедры Б и ТСП

майор внутренней службы С.В.Некрасов
