Зубчатая передача

Рис. Редуктор

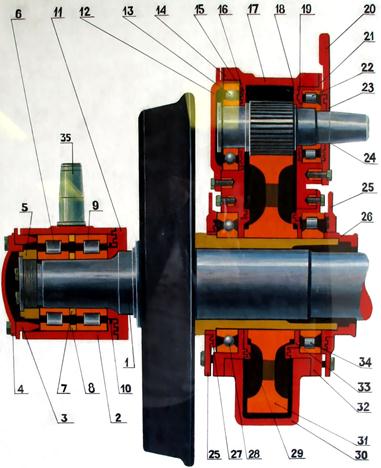

Рис. Колесная пара. Разрез

Редукторный узел

Рис. Общий вид буксового узла

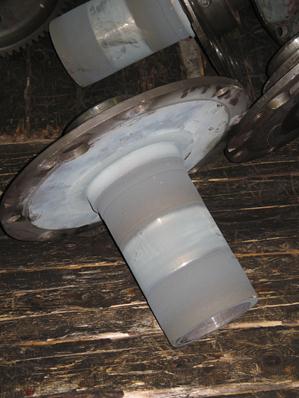

Редуктор предназначен для передачи крутящего момента с вала якоря тягового двигателя через карданную муфту на колесную пару с учетом имеющегося передаточного отношения. Редуктор колесной пары одноступенчатый цилиндрический с косым зубом. Передаточное отношение редуктора 5,33. Монтируется он на удлиненной ступице или втулке колеса.

Тяговый редуктор состоит из следующих элементов:

· большого зубчатого колеса, напрессованного на удлиненную ступицу или втулку первого колеса

· шестерни, выполненной заодно с валом и находящейся в зацеплении с зубчатым колесом

· двух больших подшипников - шарикового и роликового, также напрессованных на удлиненную ступицу колеса или втулку

· двух больших лабиринтных крышек и с лабиринтными кольцами и

· двух уплотнительных колец раздельной смазки и, установленных с внутренней стороны больших подшипников

· двух малых подшипников - шарикового и роликового, напрессованных на вал шестерни

· уплотнительных колец раздельной смазки и, расположенных с внутренней стороны малых подшипников

· запорного лабиринтного кольца, установленного с наружной стороны малого роликового подшипника

· шайбы и трех болтов, крепящих малый шариковый подшипник

· крышек, прижимающих наружные кольца малых подшипников и тем самым фиксирующих малую шестерню в верхней половине корпуса редуктора

· верхней и нижней половины корпуса

Тяговый редуктор имеет систему раздельной смазки. Она заключается в том, что полости подшипников заполняют густой смазкой ЛЗ-ЦНИИ, а в полость редуктора заливают жидкую смазку - нигрол, ТАП 15. Нижняя часть большого зубчатого колеса должна находиться в смазке. Полости друг от друга отделены лабиринтными уплотнителями раздельной смазки. В процессе эксплуатации густую смазку дополняют с помощью шприцев через пресс-масленки, установленные в крышках редуктора. Корпус редуктора представляет собой массивную коробку, состоящую из двух половин. Фланцы верхней и нижней половин соединены болтами.

Через люк в верхней половине корпуса редуктора осматривают зубья передачи и добавляют в редуктор смазку. Через люк на

торцевой стенке нижней половины корпуса можно осматривать зубья большого колеса, а также сливать загрязненную смазку. В крышке люка имеется резьбовое отверстие для контроля объема смазки, заливаемой в редуктор. Отверстие закрывают пробкой, прикрепленной к корпусу редуктора цепочкой.

На боковой стенке верхней половины корпуса имеются два резьбовых отверстия; в одно из них ввертывают палец для крепления заземляющего устройства, а в другое - сапун. Сапун сообщает внутреннюю полость редуктора с атмосферой, что необходимо для предотвращения возможного выброса смазки через лабиринтные уплотнения под действием избыточного давления газов внутри редуктора, возникающего при его работе.

В верхней половине корпуса снаружи под валом шестерни имеется проушина для крепления редуктора к раме тележки, выполненная в виде двух толстых ребер с отверстиями под шариковые подшипники.

На вагонах метрополитена применена одноступенчатая, цилиндрическая косозубая передача с эвольвентным профилем зуба 8º.

Косозубое зацепление обеспечивает работу передачи с меньшим шумом. Поскольку в зацеплении находятся одновременно не менее двух зубьев, нагрузка на каждый зуб уменьшается. Отрицательной стороной косозубой передачи является возникновение осевого смещения и торцевое давление, равное произведению окружной скорости на тангенс угла наклона зубьев, нагрузка на каждый зуб уменьшается.
