Автосцепка располагается под кузовом вагона между двумя хребтовыми балками рамы кузова. Своей хвостовой частью автосцепка соединяется с гнездом. Головная часть автосцепки опирается в свободном состоянии на специальную подвеску, исключающую падение автосцепки на путь.
При сцеплении вагонов головки автосцепок приподнимаются вверх, отрываясь от своих подвесок. В сцепленном состоянии, в состоянии покоя, автосцепки на подвески не опираются, то есть висят только на своих гнездах. Однако в динамике движения при возникновении продольной раскички вагонов головные части автосцепок будут взаимодействовать со своими подвесками.

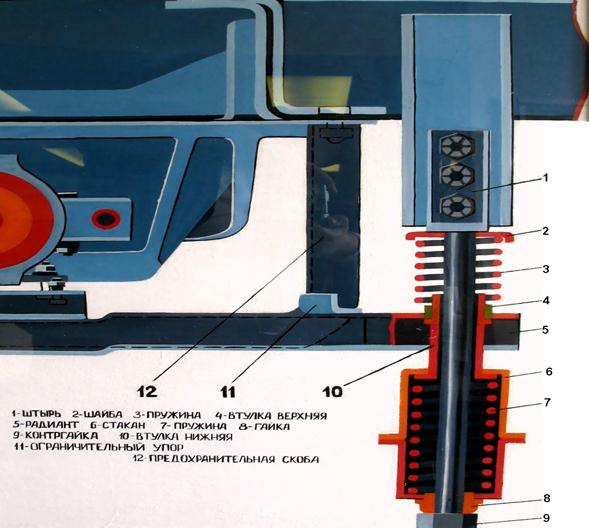

Автосцепка в свободном состоянии опирается на подвеску, состоящую из опорной балки - балансира, двух подвесных штырей и пружин. Опорная балка, на которой находится автосцепка (а при прохождении кривых и перемещается по ней), штампована из листовой стали, имеет омегообразное сечение. В средней части балансир имеет выемку (лоток) длиной 230 мм и глубиной 5 мм для центрирования автосцепки и предотвращения сдвига ее в крайнее положение при прохождении вагоном кривых малых радиусов.
