Радиопередающее устройство

Классификация РТС

Общие схемы организации радиосвязи

Система передачи информации, в которой сигналы электросвязи передаются посредством радиоволн в открытом пространстве, назы­вается радиотехнической системой. Радиосистемы подразделяются на радиоли­нии и радиосети.

В зависимости от назначения радиотехнические системы делятся на группы.

РТС

1. РТС передачи информации 2. РТС извлечения информации

Радиосвязь Радиолокация

Радионавигация

Радиовещание

Факсимильная связь - передача неподвижных изображений

Телевидение – передача подвижных изображений.

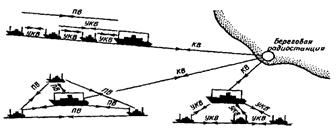

Ниже приведены схемы организации радиосвязи между судами и береговыми радиостанциями в зависимости от расстояния между ними.

Радиопередающее устройство предназначено для создания высокочастотных колебаний, осуществления их модуляции и воз­буждения электромагнитных волн в пространстве. В соответствии с этим оно содержит следующие основные элементы. Здесь имеется в виду передатчик с амплитудной модуляцией.

Задающий генератор колебаний высокой частоты. Такой генератор преобразует энергию источника постоянного напряжения в гармонические колебания высокой частоты Uвч = Um COS (ωmt) частота ωm этих колебаний называется несущей частотой.

Основными элементами задающего генератора являются электронная лампа, транзистор и колебательный контур. Индуктивность и емкость колебательного контура определяют частоту генерируе­мых колебаний; изменяя эти параметры, можно перестраивать задающий генератор (и, следовательно, весь передатчик) с одной несущей частоты на другую. Электронная лампа и транзистор, являются нелинейными приборами, играют роль своеобразного ключа, регу­лирующего поступление энергии в контур от источника постоян­ного напряжения, чем обеспечивается поддержание колебаний в контуре.

Преобразователь сообщения в электрический сигнал, используемый для модуляции колебаний высокой частоты. Вид преобразователя зависит от физической природы передаваемого сообщения: при звуковом сообщении преобразователем являет­ся микрофон, при передаче световых изображений (телевиде­ние) - передающая телевизионная трубка, при передаче результатов измерения неэлектрических величин - датчики того или иного вида.

Электрический сигнал, полученный на выходе преобра­зователя сообщения, часто бывает весьма слабым, и прежде чем использовать его для модуляции, он подвергается усилению в специальном каскаде (модуляторе), который на рис. 2 не изо­бражен.

Модуляционный каскад. Основными элементами модуля­ционного каскада являются электронная лампа, транзистор и колебательный контур. На вход каскада одновременно подаются высокочастот­ные колебания Uвч = Umo COS (ωmt) с выхода задающего генера­тора и модулирующий электрический сигнал UM(t), изменяющий­ся по закону передаваемого сообщения. В результате нелинейного преобразования подводимых к модуляционному каскаду колебаний Uвч и UM(t) (осуществляемого посредством электронной лампы или транзистора) в выходном контуре данного каскада образуются амплитудно-модулированные колебания высокой частоты.

В модуляционном каскаде происходит также усиление мощности колебаний - поэтому его часто назы­вают просто усилителем мощности.

Выходной каскад (усилитель мощности). В передатчиках радиостанций с небольшой дальностью действия выходной каскад может отсутствовать, при этом модулированные колебания высокой частоты подводятся к антенне непосредственно с выхода модуляционного каскада, который и выполняет функцию усили­теля мощности. Однако в радиостанциях с большой дальностью действия к антенне должны подводиться модулированные колеба­ния большой мощности, для чего между модулирующим каскадом и антенной ставят каскады усиления мощности модулированных колебаний. Закон изменения амплитуды модулированных коле­баний при усилении мощности должен сохраняться.

Основными элементами усилителя мощности являются лампа, транзистор и колебательный контур.

Передающая антенна, предназначенная для возбуждения электромагнитных волн в пространстве. Колебания высокой частоты, полученные в усилителе мощности, подводятся к антен­не и создают в ней высокочастотный ток Iа1 =I1M (t) COSωmt, амплитуда которого I1M (t) изменяется подобно амплитуде моду­лированных колебаний, подводимых к антенне. Ток Iа1 является причиной, обусловливающей возбуждение в окружающем про­странстве распространяющегося электромагнитного поля

(элек­тромагнитных волн). Электромагнитное поле характеризуется взаимосвязанными электрической и магнитной составляющими E и H. Характер изменения напряженности электрического и маг­нитного полей во времени в некоторой точке пространства

определяется характером изменения тока в возбуждающей антенне. Поэтому в рассматриваемой точке пространства напряженность электрического (магнитного) поля будет иметь характер коле­баний высокой частоты, амплитуда которых изменяется по зако­ну передаваемого сообщения.
