Исторические сведения

Параметры paзвepтывaющих устройств

1. Скорость развертки определяется числом строк в минуту. МККТТ

рекомендует следующие скорости развёртки: 60, 90. 120, 180 строк/мин и далее скорости кратные 60.

2.На правление развёртки - направление перемещения развертывающего элемента, (левая и правая).

2. Шаг развёртки б_р (по кадру) – расстояние между центрами двух смежных строк, а_р -размер растр элемента.

4. Плотность развёртки (разрешающая способность по строке) - числолиний развёртки на 1 мм.

В современных ФА б_р = а_р, т.e. разрешающая способность как по строке, так и по кадру выбирается одинаковой

п_р = 1/ a_р лин/мм – разрешающая способность по строке пр = 1/ б_р строк/мм – разрешающая способность по кадру

5. Скорость работы ФА можетбыть определена по формуле

В= Q/Т,

где Q– площадь бланка, дм, T– время передачи бланка, мин.

5. Верхняя частота спектра сигнала определяется минимально возможной длительностью сигнала (размер минимального штриха не может быть меньше, чем размер растр элемента).

Для плоскостной развертки:

f_гр = LN / 120 б;

L-длина строки, N-скорость строк в мин.

При плоскостной развертке:

T= L/Nб.

L - длина строки;

Nб - число строк, передаваемых вминуту.

Телеграфная связь является старейшим видом документальной электросвязи. В 1832 году была передана первая телеграмма. Создателем первого телеграфного аппарата был русский ученый и дипломат Петр Львович Шиллинг. Своим бурным развитием телеграфная связь обязана работам Б.С. Якоби (Россия), Самуила Морзе и Дэвида Юза (США), Жан Эммануэль Бодо (Франция) – создатель первого буквопечатающего аппарата, его именем названа единица измерения скорости телеграфирования.

Одним из первых аппаратом для надежной передачи данных по проводам был аппарат Самуэля Морзе (рис.1), изобретенный им в 1837 году. Потребность передачи по проводам изображений - рисунков, чертежей и текстов, привела к изобретению в 1855 году телеграфного аппарата Джузеппе Казелли (рис.2). Передаваемое изображение нужно было начертить на листе оловянной фольги специальными чернилами не проводящими электрический ток, и укрепить на металлической пластине передающего аппарата. На приемном аппарате на такую же пластину укрепляли лист толстой бумаги, пропитанной раствором железосинеродистого калия. Посредством специальных механизмов по изображению и по влажному листу бумаги скользили контактные проволочки, осуществляя развертку изображения по строкам. Когда контактная проволочка на передающем аппарате касалась участков фольги с линиями изображения, по цепи протекал электрический ток, который вызывал электролиз раствора железосинеродистого калия, в результате на бумаге в приемном аппарате воспроизводилась точная копия передаваемого изображения.

Царское правительство приобрело два аппарата Казелли для связи с Китаем с целью передачи по телеграфу китайского текста. В 1865 г.- передано факсимильное сообщение между Петербургом и Москвой. Эксплуатация аппаратов Казелли на линии Петербург-Москва в 1866-1868 годах выявила их непригодность по причине сложности обслуживания, низкой пропускной способности и высокой стоимости эксплуатации

Рисунок 1 - Телеграфный аппарат Морзе

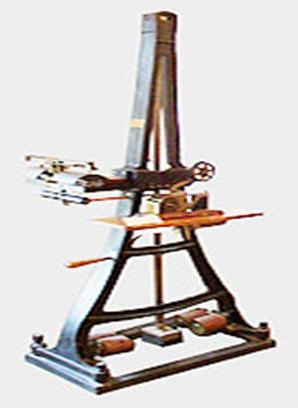

Рисунок 2 - Телеграфный аппарат Казелли. 1862 г

В 1868 году немецкий изобретатель Б. Мейер предложил способ записи принимаемого изображения с помощью одновитковой спирали, покрытой слоем типографской краски. На обычной бумаге, прижимаемой в определённые моменты времени к вращающейся спирали, оставались мелкие штрихи, из которых и складывалось изображение. Этот способ применяется в усовершенствованном виде и в современных факсимильных аппаратах.

Качественно новые способы и технические средства факсимильной связи. начали развиваться с 20-х гг. 20 в. после открытия фотоэффекта, изобретения электронных ламп, усилителей электрических колебаний и создания разветвленной сети линий и каналов связи, по которым осуществляется факсимильная передача. В 30-х гг. в СССР были разработаны и получили распространение фототелеграфные аппараты (например, ЗФТ-А4, ФТ-37, ФТ-38), основанные на использовании при записи изображения фотографических методов и материалов (рис 3 и 4).

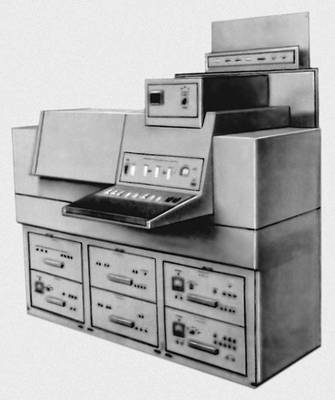

Рисунок 3 - Передающий факсимильный аппарат с фотографическим способом записи

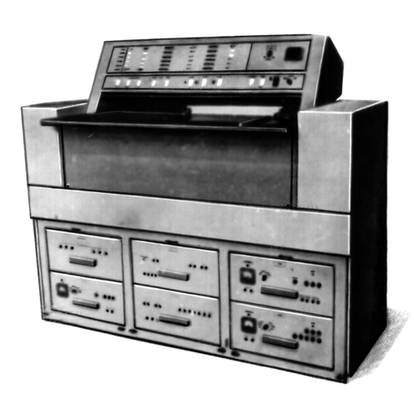

Рисунок 4 - Приёмный факсимильный аппарат с фотографическим способом записи

Кроме фотографического, появились и другие методы записи изображения, поэтому ранее использовавшийся термин «фототелеграфная связь» по рекомендации Международного консультативного комитета по телефонии и телеграфии (МККТТ) в 1953 году был заменен более общим – факсимильная связь.

Вопрос ы на закреплени е.

1. В чем заключается принцип передачи неподвижного изображения?

2. Какой элемент в структурной схеме факсимильной связи является основным?

3. Основные особенности факсимильной связи.

4. Виды развертывающих устройств, их особенности.

5. Перечислите параметры развертывающих устройств.

Список использованных источников.

1. Л.П.Копничев, С.И.Сахарчук. Телеграфия и оконечное оборудование документальной электросвязи. М.: Радио и связь, 1990г. с. 198-201

2. В.П.Шувалов. И.В.Захарченко, И.О.Шварцман и др. Передача дискретных сообщений, М.: Радио и связь, 1990г. с. 359-364
