Занятие 9 Предотвращение потерь нефти при хранении ее в резервуарах

Противопожарные мероприятия

Чаще товарные резервуарные парки сооружаются на территории УПН или ЦПС, где основное внимание уделяется созданию нормальных сани­тарных условий, обеспечению грозозащиты и соблюдению противопожар­ных мероприятий. Загазованность территории парка должна быть допустимой для человеческого организма, поэтому площадки для сооружения товарных парков строятся с учетом розы ветров.

Резервуарные парки и отдельно стояще резервуары должны быть обеспечены: химическими огнетушителями ОП-5, бочкой воды емкостью 200 л, ящиком с песком объемом 1 м³, ведрами и лопатой. Расстояние между стенками резервуаров - не более 30 м.

Группа наземных резервуаров ограждается сплошным земляным ва­лом, ограничивающим объем, равный полной вместимости резервуаров. Для перехода через обвалование предусмотрены лестницы-переходы.

В грозозащиту входит комплекс защитных устройств, включающий молниеприемники, токоотводы и заземление.

Контрольные вопросы

1. Для чего предназначены нефтяные резервуары?
2. Из каких слоев состоит фундамент товарного резервуара?
3. Какое оборудование находится на товарном резервуаре?
4. Для чего применяются дыхательный и предохранительный клапаны?
5. Какие противопожарные мероприятия применяются для товарных парков?

Цель:

• сформировать знания о методах снижения потерь нефти при хранении ее в резервуарах

При герметизированных системах сбора основные потери легких фракций нефти происходят в резервуарах при больших и малых дыха­ниях.

Процесс опорожнения и наполнения товарного резервуара нефтью, сопровождающийся вначале впуском воздуха в ГП резервуара, а затем выбросом газа в атмосферу, называется большим дыханием.

Малые дыхания товарного резервуара получаются в результате впуска воздуха и выпуска газа через дыхательный клапан при изменении температуры и давления в течение суток при постоянном уровне нефти в резервуаре.

Методы снижения потерь нефти:

1. предупреждающие испарение нефти;

2. уменьшающие испарение нефти;

3. сбор продуктов испарения нефти.

Для предупреждения испарения нефти, хранящейся в резервуарах, реко­мендуется применять плавающие крыши и понтоны, вследствие чего ГП в них сводится к минимуму (рисунок 12), таким образом, предотвращаются потери легких фракций нефти при малых и больших дыханиях. Плавающие крыши изготавливают из металла. Зазор между стенкой резервуа­ра и плавающей крышей в 25 см уплотняют специальными затворами из цветного металла или асбестовой ткани, пропитанной бензостойкой резиной. Ливневые воды с крыши стекают по дренажным трубам и выбра­сываются за пределы резервуара.

В резервуарах с понтоном кровля ста­ционарная и нет шарнирных дренажных труб.

За рубежом широкое распространение получили экраны из пласт­массовых полых шариков и пластмассовых пленок, что позволяет умень­шить испарение нефти в 5-6 раз.

Защита резервуаров от нагревания солнечными лучами - вторая группа методов защиты. Для этого резервуары следует покрывать лучеотражающими светлыми красками с высоким коэффициентом отражения (белые и алюминиевые). Окраска одновременно является защитой и от атмосферной коррозии, поэтому краски должны быть коррозионностойкими.

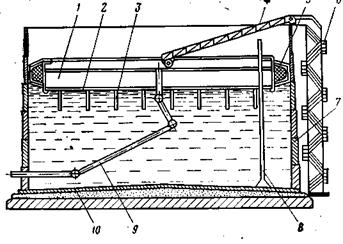

Рисунок 12 – Резервуар с плавающей крышей

1 – короб плавающей крыши; 2 – днище плавающей крыши; 3 – опорные стойки; 4 – лестница; 5 – уплотнение; 6 – маршевая лестница; 7 – стенка резервуара; 8 – направляющая противоповоротная стойка для замера уровня нефти; 9 – шарнирная дренажная труба; 10 – днище резарвуара
