Разрез, полученный в результате рассечения предмета несколькими секущими плоскостями, называется сложным

Рис.10

Пример выполнения фронтального и профильного разрезов

Рис.9

В зависимости от расположения секущих плоскостей сложные разрезы делятся:

а) Секущие плоскости параллельны между собой – ступенчатый разрез

- ступенчатый фронтальный

- ступенчатый горизонтальный

- ступенчатый профильный

Рис.11

На рис. 11 выполнен фронтальный ступенчатый разрез детали.

б) Разрез, полученный в результате рассечения предмета пересекающимися плоскостями называется ломаным разрезом

Рис.12

При выполнении ломаного разреза наклонная плоскость поворачивается вокруг линии пересечения плоскостей до совмещения ее с основной плоскостью.

Разрез, служащий для выяснения формы предмета в отдельном, ограниченном месте, называется местным разрезом. Местный разрез выделяется на виде сплошной волнистой линией.

Рис.13

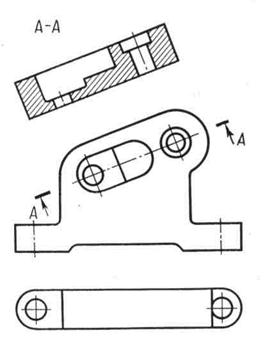

На рис.14 приведен пример наклонного разреза

Рис.14

Если деталь симметрична, то на одном чертеже соединяют половину вида с половиной разреза

1. При соединении половины вида с половиной разреза, со стороны вида пунктирные линии не выполняются.

2. Вид располагается слева от осевой линии, разрез - справа.

3. Границей между видом и разрезом является осевая линия.

Ребро жесткости, попадающее в секущую плоскость - не режется.

Если в плоскость сечения попадает ребро, расположенное внутри детали, то выполняют немного больше разреза, чем вида

Если в плоскость сечения попадает наружное ребро детали, то выполняют немного больше вида, чем разреза.

СЕЧЕНИЯ

Сечением называется изображение, полученное при рассечении детали одной или несколькими плоскостями. Часть детали, расположенную между наблюдателем и секущей плоскостью мысленно отбрасывается. В сечении показывают только то, что попало в секущую плоскость.

1. Вынесенное сечение:

Если вынесенное сечение находится в проекционной связи с основным видом, то оно не обозначается. Если вынесенное сечение вне проекционной связи с основным видом, то требуется обозначить секущую плоскость разомкнутой линией, стрелкой показать направление взгляда и обозначить любой буквой.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью.

А

Если в сечении получается фигура, распадающаяся на две или более частей, то сечение не выполняется, а заменяется профильным разрезом

А-А

А-А

2). Наложенное сечение:

Если наложенное сечение имеет несимметричную форму, то необходимо показать направление взгляда.

Наложенное сечение выполняется тонкой линией.

3). Сечение в разрыве:

Если сечение в разрыве имеет несимметричную форму, то необходимо показать направление взгляда.

Сечение в разрыве выполняется толстой линией.
